国产动漫周边定制兴起背后的工艺需求
近年来，国内二次元文化市场持续扩容，越来越多的创作者与小型工作室开始尝试通过高高定度的周边产品来触达核心粉丝群体。传统的注塑或树脂铸造工艺虽然成熟，但在处理复杂细节和个性化小批量生产时，往往面临模具成本高、周期长以及色彩还原度受限等问题。这种市场痛点促使制作方转向更为灵活的滴胶工艺，特别是利用AB胶进行透明或半透明材质的高光模拟，以还原动漫角色服饰的光泽感或道具的通透质感。
在这一背景下，AB胶（环氧树脂与固化剂混合物）因其优异的透明度、高硬度以及出色的附着力，成为周边定制中的主流材料。不同于普通塑料，AB胶固化后几乎无气味，耐候性良好，且能像玻璃一样打磨抛光至镜面效果。然而，材料本身的特性也带来了挑战，例如固化过程中的放热反应可能导致气泡产生，或者因粘度问题导致流动不均，这些问题直接影响了最终成品的视觉质感与良品率。
AB胶调配的科学原理与关键控制点
AB胶的性能表现高度依赖于A组分（树脂）与B组分（固化剂）的精确比例，通常标准比例为1:1或2:1（重量比）。使用高精度电子秤进行称重是确保固化效果稳定的基础，体积比法因密度差异容易产生误差，进而导致固化不完全或发粘。在混合过程中，搅拌的均匀性至关重要，需要严格遵循“刮边刮底”的操作规范，确保容器边缘和底部的胶液完全融入主体，避免局部未反应造成的硬化不均。
温度与湿度是影响AB胶固化状态的隐形变量。环境温度过高会加速固化反应，缩短适用期，增加气泡生成的风险；环境湿度过大则可能导致胶体表面出现雾化、发白现象，严重影响透明度。因此，专业的制作环境通常需要将温度控制在20-25摄氏度，相对湿度低于60%。在搅拌时，应采用画“8”字形的轻柔搅拌方式，避免剧烈搅动卷入空气，搅拌时间通常建议控制在3-5分钟，直至胶液色泽一致、无条纹状分布。
分层自流平滴胶工艺的操作逻辑

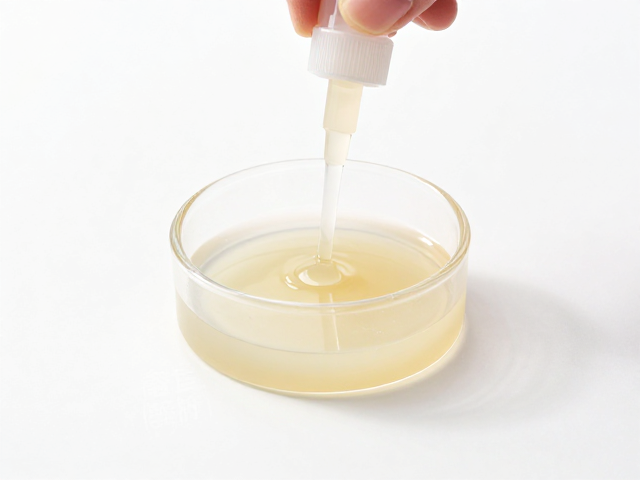

分层滴胶的核心在于利用不同批次胶液的固化时间差，通过精确计算每层胶的厚度与倾倒时机，实现色彩的叠加与层次感的构建。第一层胶液通常需要覆盖整个模具或图案基底，此时需配合真空脱泡机消除气泡，或采用静置消泡的方式等待气泡自然上升破裂。若使用热风枪辅助消泡，需保持距离与移动速度，避免局部过热引起胶液流动失控或产生新的气泡。
后续分层需在前一层胶液处于“指触干”或半固化状态时进行，这一阶段胶体表面已具备一定粘性但未完全硬化，能确保层间结合紧密，避免出现分层剥离或色差断层。每层胶液的倾倒量需经过精确计算，利用胶液自身的流动性形成自然的自流平效果。对于需要精细图案的分层，可使用硅胶模具或遮盖胶带进行局部限制，引导胶液流向，形成特定的纹理或立体结构，这一过程对操作者的手感与时间把控能力要求极高。
常见问题排查与成品优化策略
气泡是滴胶工艺中最常见的缺陷，主要源于搅拌卷入、胶液粘度大或脱泡不彻底。对于大型或厚层滴胶，可采用分次倾倒、真空脱泡机处理胶液、以及倾倒后静置消泡等多重手段。若气泡已经形成且胶液尚未完全固化，可使用细针头刺破气泡或用牙签轻轻挑破，再配合热风枪吹拂使胶液流平覆盖。对于顽固气泡，需检查模具表面是否清洁，残留的脱模剂或灰尘也会阻碍气泡排出。
流平不均或出现橘皮纹现象，通常与胶液粘度、倾倒高度及环境温度有关。胶液过稠会导致流动性差，可适当降低环境温度或延长搅拌时间以释放内应力；倾倒高度过高会卷入空气并破坏流平，建议采用贴壁倾倒或使用滴管缓慢注入。若成品表面出现波浪纹，可能是因固化过程中收缩率不一致或受热不均所致，确保模具放置水平，并在固化初期避免移动或震动模具，有助于获得平整光滑的表面。
后处理与长期维护规范
固化完成后的周边产品表面可能会残留细微划痕或指纹印迹，需通过打磨抛光提升质感。通常使用从低目数到高目数的砂纸（如600目至20000目）依次进行湿磨，每更换一次砂纸需彻底清洁表面，确保前一道划痕完全去除。打磨过程中需保持力度均匀，避免局部凹陷。抛光可使用研磨膏配合抛光布或羊毛轮进行，直至表面呈现预期的镜面光泽。
长期来看，滴胶制品虽具备较好的物理稳定性，但仍需注意日常保养以延长寿命。避免长时间暴露在强烈阳光下，以防紫外线导致胶体黄变；避免接触强酸、强碱或有机溶剂，以免腐蚀表面光泽；清洁时建议使用柔软的湿布轻轻擦拭，避免使用粗糙材料刮擦。对于高价值或复杂结构的定制周边，建议定期检查边缘与连接处，确保无开裂或脱落现象，保持作品的完整性与美观度。
