硅胶模具石膏注浆成型的核心原理与前期准备
硅胶模具因其优异的柔韧性和复制细节的能力，常被用于石膏制品的复刻与批量生产。石膏浆料在固化过程中会发生严重的体积膨胀，这种物理特性决定了硅胶模具必须具备良好的延展空间，否则极易导致模具边缘撕裂或整体破裂。在正式注浆前，模具内部需保持绝对清洁与干燥，任何微小的灰尘或残留水分都会干扰石膏的水化反应，导致表面出现气泡或结合不牢。通常建议使用软毛刷清理模具内壁，并确保模具处于室温环境下，避免温差过大引起石膏凝固速度不均。
浆料的配比是决定成品强度的关键变量。一般采用建筑石膏粉与清水按重量比例混合，常见的比例区间在1:0.6至1:0.8之间，具体数值需根据石膏粉的型号及环境温度微调。搅拌过程需迅速且均匀，避免产生大量空气泡，静置消泡片刻后，浆料应呈现类似浓酸奶状的流动性。若浆料过稀，石膏晶体结构松散，成品强度不足且干燥缓慢；若过稠，则难以填充模具细微纹理，且注浆时阻力过大，容易在模具薄弱处形成高压导致变形。
注浆操作规范与排气脱泡技巧

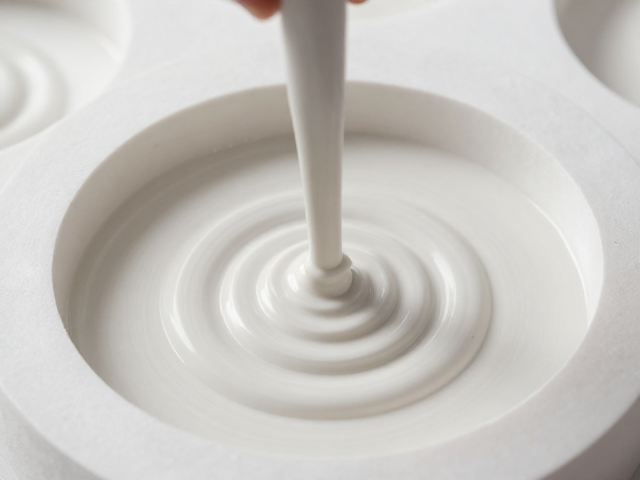

注浆过程中，压力控制是防止模具破损的第一道防线。对于结构复杂或壁厚不均的硅胶模具，不建议采用高压直接注入，而应采用“低缓注入”的方式，让浆料自然流淌填充。注浆点应设置在模具的最高点或结构最稳固处，利用重力作用使浆料向下填充，同时排出空气。对于深腔或复杂造型，可采用分段注浆或旋转模具的方式，确保浆料均匀分布，避免局部堆积造成内部应力集中。
排气脱泡是提升成品质量与模具寿命的重要环节。注浆完成后，轻轻敲击模具侧面或底部，利用震动排出包裹在浆料中的微小气泡。对于高精度要求的工件，可将注浆后的模具置于真空箱中进行脱泡处理，这能显著减少石膏表面的针眼和瑕疵。脱泡时间通常控制在1-3分钟，过长的真空时间可能导致浆料中的水分轻微挥发，影响凝固效果。操作时需动作轻柔，避免剧烈震动导致硅胶模具与石膏界面产生剪切力。
自然风干的环境控制与防裂机制

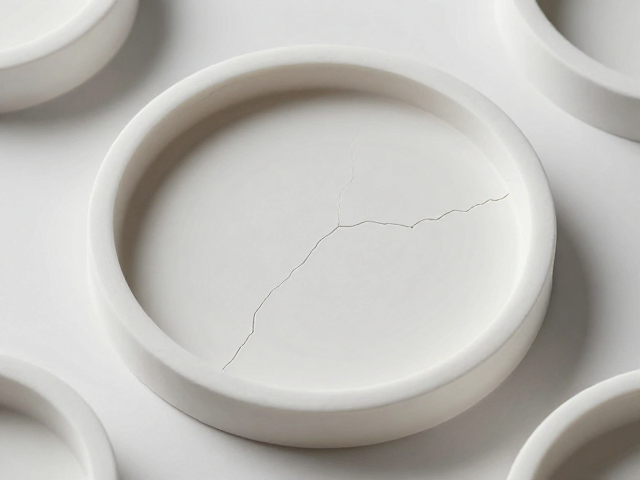

石膏制品的干燥过程本质上是水分蒸发与晶体生长的过程，自然风干的核心在于控制水分蒸发的速率。过快的水分流失会导致石膏表面迅速结壳，内部水分无法排出，从而在内部形成巨大的拉应力，最终导致开裂。因此，干燥环境应保持通风良好但无直吹风，避免风扇或空调出风口直接对着模具吹拂。理想的干燥环境温度为20-25摄氏度，相对湿度控制在50%-70%之间，这种微环境能确保石膏内部水分均匀向外迁移。
干燥过程中需定期观察模具状态。在石膏初步凝固后（通常注浆后30-60分钟），石膏与硅胶模具之间会形成微小的间隙，这是正常现象。随着水分进一步蒸发，石膏体积收缩，此时若环境湿度过低，收缩应力过大，极易在棱角处产生裂纹。因此，在干燥初期（前2-4小时），可考虑在模具周围覆盖一层湿润的薄布或使用加湿器，维持局部微环境的湿度平衡，待石膏基本定型且水分大部分排出后，再移除覆盖物进行后期干燥。
脱模时机判断与后期养护细节
脱模时机直接关系到成品表面的完整度。过早脱模，石膏强度不足，极易在取出过程中因受力不均而崩边或断裂；过晚脱模，石膏收缩紧紧包裹硅胶模具，强行剥离可能导致模具撕裂或成品表面损伤。判断脱模时间的直观方法是观察石膏表面颜色变化，当石膏表面由深色湿润状态转为均匀的浅白色，且触感干燥、无明显凉意时，即可尝试脱模。通常自然风干条件下，脱模时间在4-24小时之间，具体需根据石膏厚度和环境温湿度灵活调整。
脱模动作需严格遵循“先松后取”的原则。先用塑料刮板或薄刀片轻轻撬动模具边缘，破坏石膏与硅胶之间的吸附力，再用手或专用工具缓慢取出石膏件。取出后，石膏件应放置在平整、干燥的硬物表面继续阴干。刚脱模的石膏件内部仍含有大量结合水，需继续自然风干至少24-48小时才能达到最佳强度。在此期间，避免阳光直射或高温烘烤，防止因干燥不均导致后期开裂。对于高难度造型或薄壁件，可延长养护时间至72小时以上，以确保结构稳定。
