材料特性与环境温湿度的协同控制
自流平滴胶（环氧树脂）的固化反应本质上是双酚A型环氧树脂与固化剂之间的放热聚合反应，这一过程的速率直接受环境温度与相对湿度影响。当环境温度低于15℃时，分子链段运动能力减弱，树脂粘度显著增加，导致流动性下降，极易在浇筑后出现流平不均或表面拉丝现象；反之，若温度超过30℃，反应速度过快，不仅会缩短可操作时间，还会因局部放热集中引发气泡无法及时逸出。与此同时，相对湿度是决定成品是否发白的关键变量。当空气湿度高于75%时，树脂表面会迅速吸附空气中的水分，导致固化后的涂层表面出现雾状白点或永久性浑浊，这种现象在化学上常被称为“胺白”或水分夹杂，严重破坏涂层的透明度与美观度。
针对上述物理特性，施工前的环境预处理是确保工艺成功的基础步骤。在实际工程应用中，建议将施工区域的温度严格控制在20-25℃之间，并使用除湿机或空调将相对湿度维持在45%-60%的区间。对于地下室或通风不良的空间，必须提前开启大功率除湿设备进行至少24小时的干燥处理。此外，材料的预热处理能有效降低粘度，提升流平效果。将未开封的树脂与固化剂材料放置在20-25℃的环境中静置24小时，可消除内部因低温产生的结晶或高粘度区，使两者混合后更为均匀，从而从源头上减少因材料状态不稳定引发的后期缺陷。
混合搅拌与消泡处理的标准作业流程

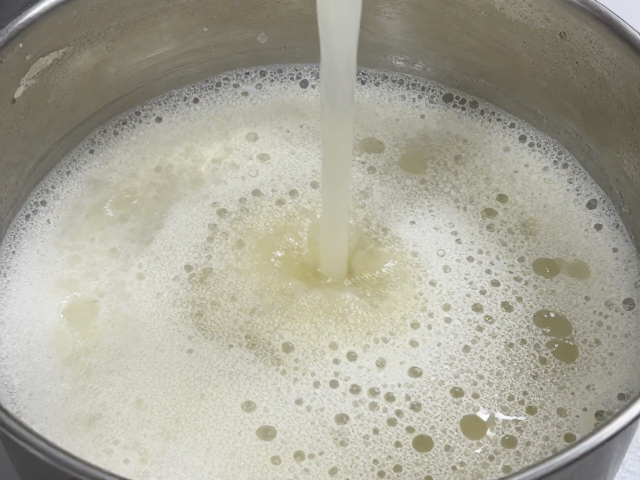

搅拌过程的均匀性与彻底性是避免固化后出现局部发软、发粘或硬度不均的核心环节。工业标准的搅拌方式要求使用电动搅拌器或手工刮刀，严格遵循“底部到顶部、边缘到中心”的画圈搅拌法，搅拌时间通常建议在3-5分钟。在此过程中，必须观察树脂状态的变化，当混合液呈现完全透明、无云状纹路且粘度一致时，方可视为混合均匀。搅拌过快或剧烈摇晃会卷入大量空气，形成难以消除的气泡；搅拌不足则会导致固化剂分布不均，形成局部未固化点。搅拌结束后，务必让混合液在桶中静置1-2分钟，使附着在桶壁和刮刀上的微小气泡自然上浮破裂，这一细节常被忽视，却是提升成品洁净度的关键。
消泡处理是滴胶工艺中去除微观气泡的决定性步骤，真空脱泡机是专业施工的首选工具。将搅拌好的树脂倒入真空容器中，缓慢降低气压至-0.08MPa至-0.1MPa之间，观察树脂内部气泡迅速膨胀并破裂消失的过程，通常持续5-10分钟即可达到理想状态。对于缺乏真空设备的小型作业，可采用加热消泡法，将混合好的树脂置于40-50℃的环境中静置片刻，利用温度升高降低液体粘度，促进气泡上浮。若使用热风枪进行表面消泡，需保持枪口距离液面10-15厘米，以40-50℃的低温缓慢移动，严禁高温定点加热，否则会导致树脂表面瞬间结皮，将气泡封存在内部，造成永久性瑕疵。
浇筑技巧与固化时间的精准计算
浇筑时应采用从中心向四周、或由低处向高处的缓慢倾倒方式，利用重力自然流平，避免直接冲击地面或已固化层引发飞溅和裹气。对于大面积浇筑，建议分次少量倾倒，每倾倒一定面积后，使用消泡滚筒或宽齿刮板轻轻梳理表面，辅助气泡逸出并进一步平整液面。浇筑过程中需密切关注树脂的流动性变化，若发现树脂开始变稠或失去光泽，应立即停止操作，因为这意味着固化反应已进入不可逆阶段，强行流平只会导致表面痕迹。
固化时间并非固定值，而是严格遵循阿伦尼乌斯方程，随温度变化呈指数级关系。在25℃的标准环境下，环氧树脂的表干时间约为4-6小时，完全固化（达到最高硬度）通常需要72小时。若环境温度降至10℃，完全固化时间可能延长至5-7天；若温度升至30℃，表干时间可缩短至2-3小时，但完全固化仍需48小时左右。施工者必须根据当地当日的气象数据，动态计算开放时间和承载时间。在完全固化前，树脂表面仍具有粘性，任何触碰都会留下永久性印记，因此必须设置严密的隔离区，禁止人员、工具或杂物进入施工区域，直至涂层达到规定的硬度指标。
