PVC高温注塑一体成型的材料特性与工艺基础
聚氯乙烯（PVC）材料在经历高温注塑过程中，其分子链结构会发生显著的热力学变化，这种变化直接决定了最终制品的力学性能与表面质感。工业级硬质PVC通常需要在160℃至190℃的加工温度区间内进行塑化，这一温度范围既保证了树脂颗粒的充分熔融，又避免了因过热导致的分解变色或产生刺激性氯化氢气体。一体成型工艺的核心在于利用模具型腔的一次性闭合与填充，消除传统拼接工艺中可能存在的接痕与应力集中点，从而提升产品整体的结构完整性。在实际生产环境中，原料的干燥处理至关重要，含水率超过0.1%的PVC原料在高温下极易引发银纹或气泡缺陷，因此预处理环节需严格控制在规定的含水率范围内，以确保熔体流动性与最终制品的透明度或着色均匀性。
注塑过程中的压力控制与冷却速率是影响制品尺寸稳定性的关键变量。高压注射能够确保熔体克服流动阻力，完全填充复杂型腔，但过高的注射压力可能导致模具内气体无法排出，进而形成困气烧焦或表面流痕。与此同时，冷却系统的效率直接关联到生产周期与制品的内应力分布。通过优化模具水路布局，实现均匀散热，可以有效减少制品因冷却不均产生的翘曲变形。对于需要高表面质量的PVC部件，模具表面的抛光等级需达到镜面标准，这不仅有助于脱模，还能在注塑过程中减少熔体与模壁的摩擦，提升外观的光洁度。
喷笔渐变技术在PVC表面的视觉实现逻辑

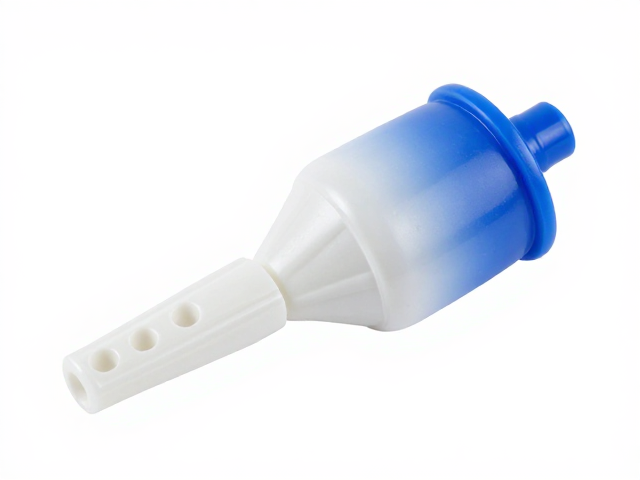

喷笔渐变是一种依赖压缩空气雾化涂料并精准控制喷涂轨迹的表面装饰工艺，其核心在于通过喷嘴移动速度与涂料喷出量的动态平衡，实现色彩从深至浅或多种色域的平滑过渡。在PVC注塑件上应用此技术，通常需要在成型后对表面进行特定的预处理，如打磨或底漆喷涂，以增强涂层附着力。操作时，喷枪与工件保持恒定距离，通常控制在15至20厘米之间，通过手腕的匀速移动，使雾化颗粒层层叠加。渐变效果的细腻程度取决于涂料的粘度与空气压力的稳定性，过高的压力会导致漆雾反弹，形成粗糙表面，而压力过低则会导致涂料堆积，产生流挂现象。
色彩过渡的层次感需要通过多次薄喷的方式逐步构建，每一次喷涂的厚度需控制在微米级别，以便观察色彩融合的状态。在双色或多色渐变中，遮蔽技术扮演着决定性角色，利用高精度遮蔽胶带或定制掩膜，精确限定不同色域的边界，防止颜色相互渗透导致边缘模糊。此外，环境温湿度对溶剂型涂料的干燥速度有影响，高温低湿环境可能加速表面结皮，影响层间融合，因此施工环境需保持恒温恒湿，以确保渐变效果的均匀性与持久性。这种工艺能够赋予PVC制品类似金属拉丝或丝绸般的视觉质感，显著提升产品的视觉附加值。
排气孔设计在注塑成型中的关键作用与优化策略
排气孔的设计初衷是为了解决注塑过程中型腔内气体无法顺利排出而引发的填充缺陷。PVC熔体在高速注入模具时，会裹挟空气及材料受热释放的气体，若排气不畅，这些气体会被压缩在型腔末端或死角，导致制品出现缺料、气泡、熔接线明显或表面烧焦等问题。排气孔通常开设在模具分型面、顶针孔或型腔填充的位置，其深度需经过严密的计算，通常小于塑料材料的临界间隙值，以防止熔体溢出形成飞边。对于PVC材料而言，由于其加工温度较高，排气槽的设计还需考虑散热与防粘模，避免因高温气体滞留导致局部过热分解。
优化排气孔设计需结合模流分析软件进行模拟，预测熔体前沿的流动路径及困气点，从而在关键区域增设或扩大排气槽。排气槽的宽度通常为2至5毫米，深度根据材料特性设定，硬质PVC的排气槽深度一般在0.02至0.05毫米之间，具体数值需根据制品壁厚及注塑参数进行调整。除了传统的分型面排气，现代模具设计还常采用透气钢或真空排气系统，前者利用钢材内部的微孔结构排出气体，后者通过抽真空主动降低型腔压力，有效解决深腔或薄壁制品的排气难题。合理的排气设计不仅能提升制品外观质量，还能缩短注射时间，提高生产效率，是确保一体成型PVC件良率的重要技术环节。
