分层自流平滴胶浇注工艺的核心逻辑与材料特性
分层自流平滴胶并非简单的颜色堆叠，而是利用不同粘度环氧树脂在固化过程中的流变特性，通过严密的层间控制实现视觉上的深度感。这种工艺的核心在于每一层胶液的流动性与固化时间的精准计算，高粘度胶体能够支撑上层结构，而低粘度胶体则负责填补微观缝隙，形成如水面般平滑的镜面效果。在实际操作中，树脂与固化剂的比例必须通过高精度电子秤进行称量，通常采用1:1或2:1的重量比，任何微小的偏差都可能导致胶层发粘、硬化不完全或表面出现油性斑点。
金属闪粉的效果呈现高度依赖于胶体的透明度与分散状态，闪粉颗粒在树脂中会因重力自然沉降，因此分层浇注能够人为控制闪粉的分布密度。第一层通常作为基底，需要极高的透明度以提供纯净的视觉背景，而后续层次则根据设计需求调整闪粉的浓度。若一次性倒入含有高浓度闪粉的胶液，颗粒会因重力迅速堆积在底部，导致上层浑浊且底部结块，分层浇注通过物理隔离，使得每一层都能保持预期的金属光泽与悬浮感，营造出类似星空或深海的光影层次。
气泡产生的机理与真空脱泡的标准操作流程

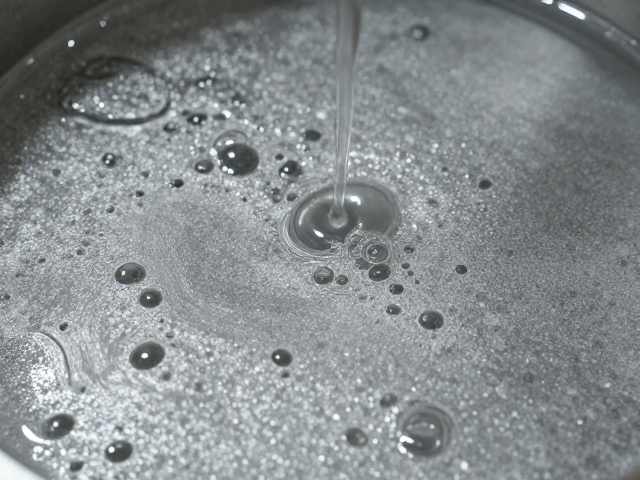

气泡是滴胶工艺中最大的技术瓶颈，其来源主要分为搅拌卷入、环境温度导致的物理析出以及固化反应产生的化学副产物。搅拌过程中产生的气泡若未完全排出，会在胶液中形成永久性瑕疵。标准的脱泡流程要求使用真空脱泡机，将混合好的树脂液置于真空环境中，通常需要在-0.1MPa至-0.08MPa的负压状态下保持30至60分钟。这一过程利用压力差使气泡体积膨胀并破裂排出，是确保胶体内部无气泡的关键步骤，未经真空处理的胶液即使静置数天，微小气泡仍可能缓慢上浮至表面。
环境温湿度对气泡的稳定性有着直接影响，高温会降低树脂粘度，加速气泡上升，但过高的温度会加快固化反应，可能导致气泡被锁定在胶层内部。理想的施工环境温度应控制在20℃至25℃之间，相对湿度低于60%。若环境湿度过大，树脂表面容易吸附空气中的水分，导致固化后出现白色雾状斑点或发粘现象。因此，在浇注前必须确保模具和施工区域清洁干燥，避免在潮湿或温差变化剧烈的环境中进行大面积浇注作业，以维持胶体表面的张力稳定。
金属闪粉的分散技巧与分层浇注的时效控制
金属闪粉在树脂中极易因静电或表面张力产生团聚，直接倒入会导致局部颜色过深或形成硬块。正确的做法是将闪粉预先与少量未混合的树脂或专用分散剂混合，形成高浓度的色浆，再逐步加入主树脂中搅拌均匀。在分层浇注时，每一层的厚度建议控制在2mm至5mm之间，过厚的单层浇注会增加气泡残留的风险，过薄则难以形成明显的分层界限。层与层之间的等待时间需根据树脂的固化阶段判断，通常在初凝阶段（表面微粘但不粘手）进行下一层浇注，这样能确保层间结合力，避免出现脱层或明显色差线。
浇注顺序对最终视觉效果至关重要，通常采用“薄底厚中薄顶”或“渐变叠加”的策略。底层使用少量闪粉以提供深邃的底色，中层增加闪粉密度以增强视觉焦点，顶层则保持极低的闪粉含量甚至纯透明，以形成清晰的镜面封层。每次浇注后需使用热风枪或酒精喷灯快速掠过表面，利用热量降低表面张力，帮助残留微小气泡破裂，同时消除流平过程中可能出现的橘皮纹。这一过程需迅速且均匀，避免局部过热导致树脂提前固化或产生气泡。
固化环境管理与后期表面缺陷处理
固化过程是一个放热反应，大面积浇注时胶体内部温度可能升至60℃以上，若散热不畅会导致胶体开裂或内部产生应力纹。浇注后应将作品置于无尘、通风且温度恒定的环境中自然固化，严禁立即移动或触碰，以免破坏正在形成的分子结构。完全固化通常需要24至72小时，具体时间取决于树脂型号与环境温度。在固化初期，若发现表面有轻微灰尘或杂质，不可直接擦拭，应等待完全固化后使用细砂纸（如2000目以上）进行湿磨处理，再重新浇注一层极薄的封层胶进行修复。
表面最终的光泽度与平整度受模具材质及脱模方式影响显著。硅胶模具具有良好的脱模效果且不易粘连，但需注意模具表面的清洁，残留的脱模剂会导致胶层表面出现油斑或凹陷。脱模时应从边缘轻轻剥离，避免用力过猛导致作品边缘破损。若作品表面出现细微划痕或雾斑，可使用抛光膏配合抛光轮进行机械抛光，或通过喷涂透明清漆进行表面强化。对于高难度案例，多次薄层浇注虽耗时较长，但能显著提升作品的通透度与艺术表现力，是专业制作中常用的折中方案。
