材料准备与基础环境控制
制作金属闪粉自流平滴胶的核心在于材料的物理特性匹配与施工环境的稳定性。基础原料主要包括环氧树脂AB胶、高纯度铝粉或专用金属闪粉、以及稀释剂。市面常见的透明环氧树脂价格区间通常在每千克30元至80元之间，具体取决于粘度等级和消泡性能，选择时需关注其固化时间，一般室温25摄氏度环境下，快干型需3-5小时初固，慢干型需24小时完全固化。金属闪粉的目数建议选用200目至300目，细粉能呈现细腻如镜面的金属光泽，粗粉则颗粒感强但容易沉淀，需根据 desired 的视觉效果调整。
环境温湿度是决定成品是否出现气泡、发白或固化不均的关键变量。施工环境温度应控制在20-28摄氏度之间，相对湿度低于60%。若环境湿度过高，树脂表面极易吸收空气中的水分形成白色雾状瑕疵，这种现象在金属闪粉效果中尤为明显，因为水分干扰了树脂的交联反应。准备一块水平的玻璃板或经过打磨的木制品作为基底，基底表面必须清洁无油无尘，轻微打磨可增加附着力，避免成品因内应力过大而脱落。
调配比例与搅拌工艺
精确的称量是避免树脂发粘或过脆的根本，必须使用精度为0.1克的电子秤。按照树脂与固化剂1:0.8或1:1的重量比进行混合，不同品牌配方略有差异，务必严格遵循所用产品的说明。将称量好的树脂倒入搅拌杯，加入固化剂后，使用硅胶刮刀进行搅拌。搅拌过程需严格遵循“刮底、刮壁、翻拌”的动作，持续时间为3-5分钟，直至液体完全透明且无拉丝现象。搅拌速度不宜过快，以免卷入过多空气形成难以消除的气泡。

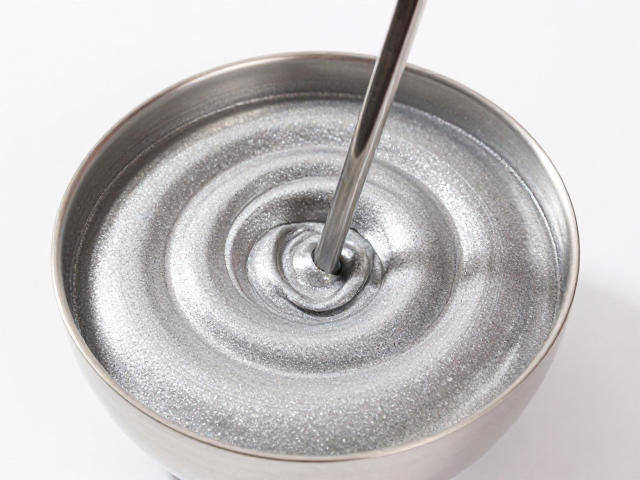

在搅拌过程中，金属闪粉的加入时机直接影响最终的光泽度和分布均匀性。建议在树脂与固化剂初步混合均匀后，分批次加入金属闪粉。每次加入少量闪粉，充分搅拌至无干粉结块。若追求极致的镜面金属效果，可完全替代传统色浆，仅使用高纯度铝粉与透明树脂混合；若希望保留滴胶的通透感，可保留部分未加闪粉的透明树脂作为上层覆盖。搅拌完成后，建议静置消泡5-10分钟，让大气泡自然浮出，再用热风枪或打火机快速掠过液面，消除表面微小气泡，注意火源距离液面需大于10厘米，避免烫伤或引发燃烧。
浇筑技巧与流动控制

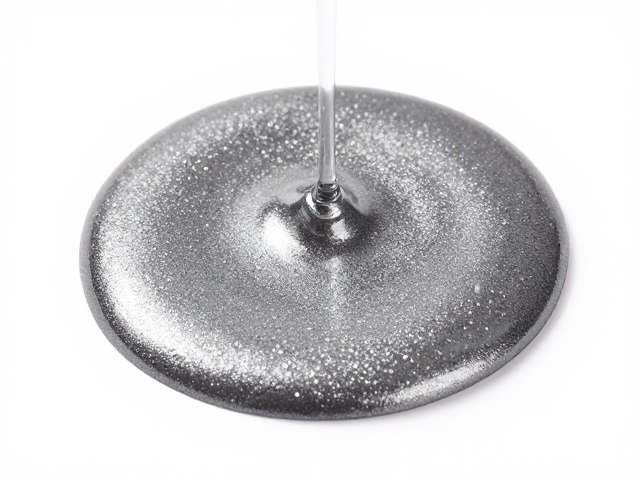

倾倒混合好的树脂液时，需保持一次性浇筑，避免中途停顿导致接缝线。将树脂从搅拌杯一角缓慢倒入基底中心，利用树脂自身的重力和流动性向四周自然铺展。对于大面积施工，可采用“滴胶法”，即从高处缓慢滴落，利用液滴冲击力减少气泡产生，随后用刮板或木棒轻轻引导边缘，确保树脂覆盖整个基底且厚度均匀。若需制作分层效果，需计算好不同颜色或浓度树脂的用量，分批次浇筑，每层厚度建议控制在2-5毫米，以保证层间融合度。
金属闪粉的分布需要通过物理手段进行引导。在树脂倒入基底后，立即使用吹风机冷风档或专用气流笔，从不同角度吹拂树脂表面。气流的扰动会使金属颗粒在树脂中形成不规则的流动纹理，模拟水流或金属拉丝的效果。对于需要强对比度的分层效果，可在第一层树脂半固化状态（表面微粘但不粘手）时，倒入第二层不同浓度的树脂液。此时两层树脂尚未完全融合，边缘会形成自然的晕染过渡，增强视觉层次感。操作时需保持手部稳定，避免震动导致已形成的纹理混乱。
固化环境与后期处理
固化期间必须确保施工区域无尘、无风、无震动。将浇筑好的作品放置在水平且稳固的桌面上，上方可覆盖透明塑料薄膜或纸箱，防止灰尘落入表面影响美观。在25摄氏度环境下，通常24小时后可进行脱模或初步打磨，完全固化需等待72小时至7天，具体时间受温度和树脂类型影响。低温环境下固化时间显著延长，若环境温度低于15摄氏度，建议使用加热垫辅助固化，但温度不可超过40摄氏度，以免树脂开裂或变形。

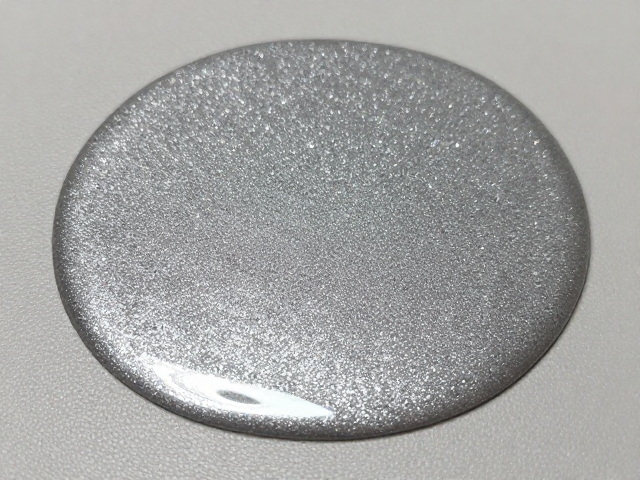

后期处理是提升成品质感的重要环节。脱模后，若表面存在轻微气泡或不平整，可使用600目至1000目砂纸沾水轻轻打磨，去除表面瑕疵。打磨后用清水冲洗并擦干，此时金属闪粉的光泽会更加明显。若需增加硬度或耐候性，可涂刷一层透明清漆或聚氨酯涂层，但需确保底层树脂已完全固化，否则涂层可能与底层发生反应导致发粘。最终成品应避免长期暴露在强烈阳光下或高温环境，以防止树脂黄变或金属氧化，保持金属闪粉的持久光泽。
