分层自流平滴胶工艺的核心逻辑与材料选择

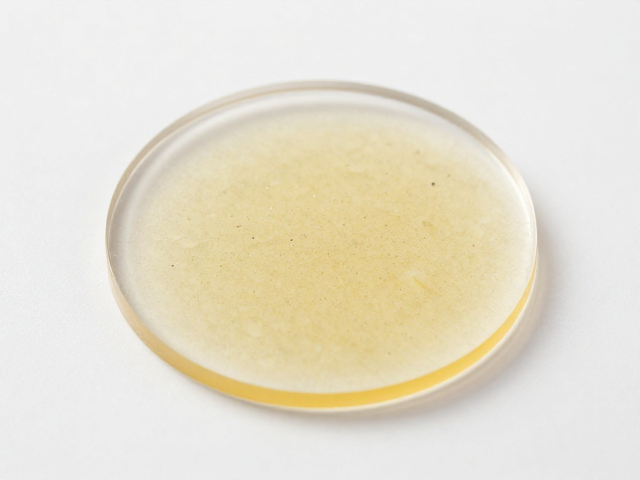

亚克力流沙周边的制作核心在于利用高透环氧树脂在固化过程中形成的极致平整度与光学折射率，通过分层浇筑技术实现视觉上的深邃感与立体层次。材料的选择直接决定了最终成品的色泽饱满度与抗黄变能力，通常需选用低粘度、高透明度且经过严格脱泡处理的AB胶。操作环境的温湿度控制至关重要，理想的环境温度应维持在20-25摄氏度，相对湿度低于60%，以避免表面出现气泡、发白或固化不均现象。
在准备阶段，亚克力流沙配件需经过严密的清洁与除油处理，确保表面无灰尘、指纹或油性残留，这是保证滴胶与基材结合力及表面光泽完整的基础。将调胶比例严格控制在厂家说明书规定的范围内，例如常见的100:30或100:40比例，并使用搅拌棒进行缓慢且均匀的搅拌，避免剧烈搅拌混入过多空气。搅拌过程中需观察胶液状态，确保无丝状未混合均匀的现象，随后静置消泡，为后续的分层浇筑提供纯净的介质。
首层固化与流沙定位技巧

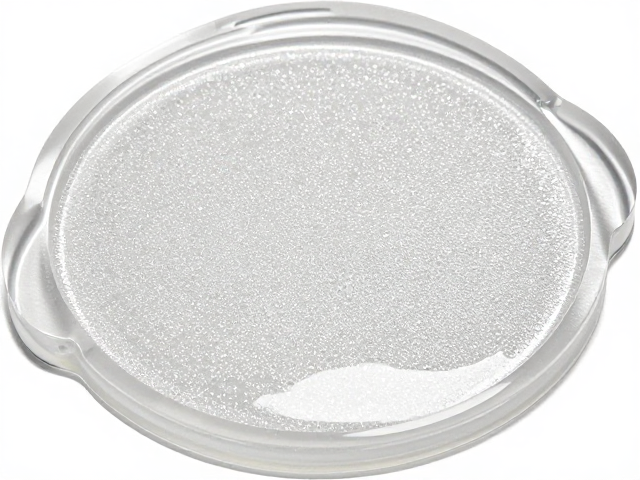

首层滴胶的主要功能是固定流沙位置并形成基础的光学平面，因此胶层不宜过厚，通常控制在1-2毫米左右。将消泡后的胶液缓慢倒入亚克力配件中，利用胶液自身的流动性自然覆盖流沙，避免直接冲击导致流沙移位或产生气泡。若配件较深，可采用倾斜配件的方式让胶液自然流淌至底部，再缓慢回正，利用重力作用排出夹杂的空气。此阶段需使用热风枪或点火枪以快速扫过表面的方式消除微小气泡，注意温度控制，防止胶体表面过快固化或产生橘皮纹。
待首层胶液完全固化后，表面可能因挥发或氧化形成轻微的雾面或纹理，这会影响后续光泽的呈现。此时需使用细目砂纸（如2000-3000目）对首层表面进行轻微打磨，去除颗粒感并增加附着力，随后用无尘布擦拭干净。这一步骤对于提升最终成品的“镜面效果”至关重要，它消除了微观层面的不平整，为第二层高透胶液的附着创造了理想的物理条件。若首层固化后流沙位置发生偏移，需在此阶段进行微调，确保构图符合预期。
二阶高透封层与光泽激发

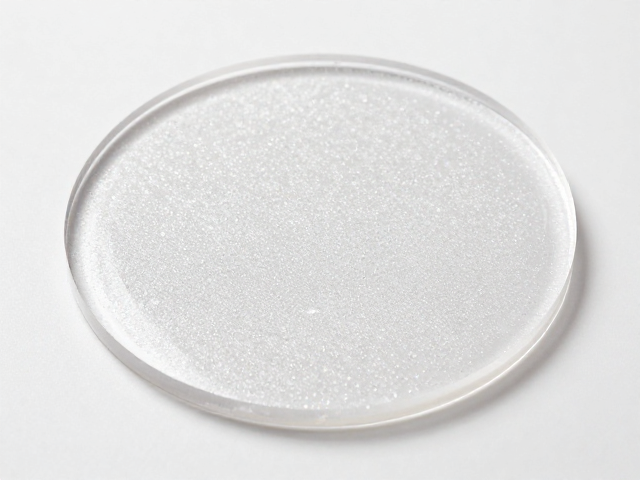

第二层滴胶是决定表面光泽饱满度的关键，需选用粘度稍高、流平性极佳的高透胶，以增强整体的厚度和折射效果。在浇筑二阶胶液时，建议采用刮板辅助，将胶液均匀铺展至配件边缘，确保无死角。浇筑过程中，胶液应从配件中心向四周缓慢推进，利用胶液的表面张力形成自然的圆弧状隆起，这种弧度能显著提升光线的折射效果，使流沙看起来更加立体且深邃。若配件边缘需要完全平整，可使用切割后的亚克力片作为围挡，确保胶液边缘整齐。
在二阶胶液固化过程中，环境灰尘的控制是保持表面洁净的关键。建议在无尘室或封闭空间内进行操作，或使用防尘罩覆盖未固化的胶面。固化时间通常需要根据胶液的型号和环境温度进行调整，一般需等待24-48小时才能达到初步硬度。在此期间，避免移动或触碰配件，以免破坏表面的平整度或导致内部应力不均。固化完成后，若表面仍有轻微气泡或瑕疵，需再次进行精细打磨，直至表面达到镜面效果。
表面精修与最终光泽处理
经过多层固化与打磨后，表面可能仍存在细微的痕迹，需使用抛光膏或专用抛光布进行最终处理。抛光过程中需保持力度均匀，以画圈方式对表面进行打磨，去除打磨留下的细微划痕，逐步提升表面的光滑度。抛光不仅能消除物理瑕疵，还能通过改变表面微观结构，增强光线的漫反射和镜面反射，使流沙周边的光泽更加饱满、通透。抛光完成后，用酒精或专用清洁剂彻底清除残留的抛光膏和灰尘，确保表面无油污。

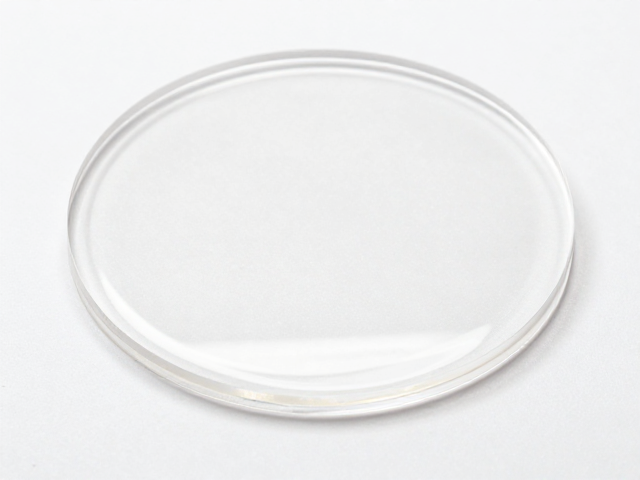

最终成品的检验需在自然光或标准光源下进行，观察流沙的分布是否均匀、气泡是否完全消除、表面光泽是否一致且无雾状感。若发现局部光泽不均，可针对该区域进行局部抛光处理。完成后的流沙周边应具备良好的硬度和耐磨性，表面触感光滑细腻，视觉上具有类似玻璃的通透质感。通过分层自流平工艺与精细的表面处理，亚克力流沙周边能够实现高水准的艺术效果与工艺质感，满足高品质装饰或收藏需求。
