分层自流平滴胶起泡的核心成因解析
自流平滴胶在固化过程中出现气泡或分层，通常源于材料混合时的物理夹带与环境应力。当环氧树脂与固化剂未通过机械搅拌达到分子级别的均匀分散，局部粘度差异会导致空气被困在液滴中。随着反应放热，内部温度升高加速溶剂挥发，若此时环境温度过高或空气湿度过大，水分与树脂反应产生的副产物无法及时排出，便会在胶层内部形成微观空洞。特别是在进行多层浇筑时，底层未完全固化即覆盖新胶液，层间结合力不足，加上新胶液流动时的冲击力，极易将空气压入界面处，形成肉眼可见的气泡或明显的分层缝隙。
施工基材的处理状态是决定胶层是否起泡的关键变量。地面或物体表面若存在细微的油污、灰尘或未封闭的孔隙，这些杂质会成为气泡的附着点。当自流平胶液流淌至这些区域时，空气被挤压至接触面，形成排不出的排气孔。此外，基材温度过低会导致胶液流动性下降，气泡难以通过重力自然上升排出；反之，基材温度过高则加速固化反应，气泡尚未逸出便已定型。对于木质或多孔材料，若未进行充分的底涂封闭，材料内部的空气受热膨胀，会直接冲破胶层形成大气泡，这种现象在分层施工中表现为胶层与基材剥离或内部大面积空洞。
施工前的预防性控制措施
控制环境温度与湿度是减少气泡产生的首要环节。建议施工环境温度保持在20-25摄氏度之间，相对湿度低于60%。使用工业除湿机降低空气含水率，避免水分与固化剂发生副反应。在浇筑前，务必对基材进行彻底清洁，使用无尘布擦拭并配合真空吸尘设备去除微尘。对于多孔或吸水性基材，必须涂刷专用的封闭底漆，确保基材表面形成致密的隔离层，防止内部空气渗出。底漆需完全干透后方可进行下一道工序，否则底漆中的溶剂残留会在后续胶层中形成气泡源。
搅拌工艺的细节决定材料内部的纯净度。使用低速搅拌器，避免高速搅拌卷入过多空气。搅拌过程中，搅拌桨应始终保持在液面以下，并定期刮去粘附在桨叶和容器壁上的材料，确保混合均匀。搅拌时间不宜过长，以免引入过多热量加速固化。搅拌完成后，建议让混合好的胶液静置15-30分钟，让微小气泡自然上浮破裂。若使用色浆，需单独稀释后缓慢加入，避免直接倾倒导致局部浓度过高引发反应不均。对于大面积施工，可采用分区域浇筑的方式，减少单次浇筑面积，降低胶液流动过程中的裹气风险。
表面抛光打磨修复全攻略

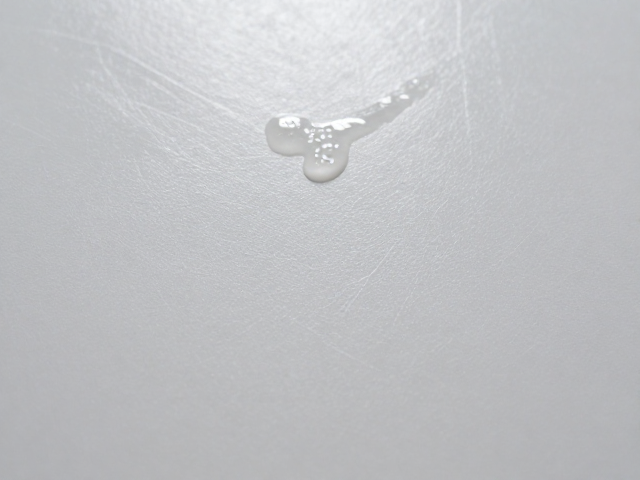

当气泡已经形成且无法通过自然消泡解决，物理打磨是有效的修复手段。打磨前需确认胶层已完全固化，通常需等待72小时以上，确保硬度达到可加工状态。选用从粗到细的砂纸序列，起始使用400-600目砂纸进行干磨，重点打磨气泡凸起处，直至表面平整。打磨过程中需保持打磨工具平稳移动，避免局部过度打磨导致胶层厚度不均。对于深层气泡或分层，需打磨至露出底层结构，观察气泡深度，若深度超过2毫米，建议注入少量透明修补胶进行填充，待固化后再进行后续打磨。

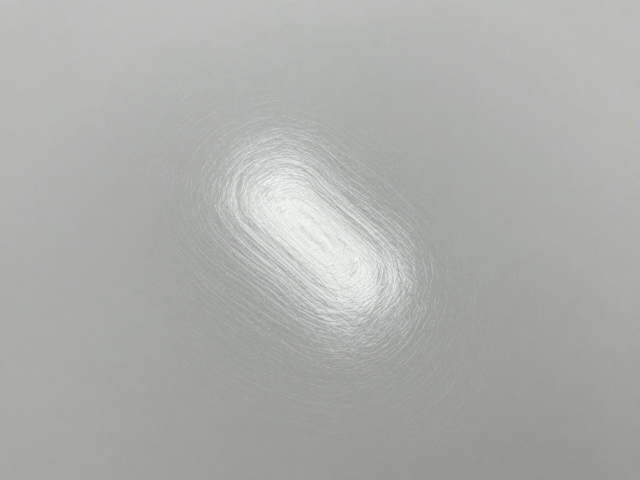

精细抛光是恢复镜面效果的关键步骤。在粗磨完成后，依次使用800目、1000目、1500目、2000目砂纸进行湿磨或干磨，每道工序需彻底清除前一道留下的划痕。湿磨时需使用清水润滑，减少粉尘堆积，确保表面细腻。抛光阶段，使用羊毛轮配合金刚石抛光膏，以低速启动，逐渐提高转速，对表面进行均匀抛光。抛光过程中需不断检查表面反光情况，确保无遗漏的划痕。抛光完成后，使用无尘布擦拭表面，去除残留抛光膏，喷涂一层保护剂，增强表面耐磨性和光泽度，使修复区域与原胶层融为一体。
