液态硅胶模压一体成型的核心原理与优势
液态硅胶（LSR）作为一种高活性、双组分加成型硅橡胶材料，其模压工艺依赖于精密的注射系统与高温高压环境。与传统固态硅胶不同，LSR在室温下呈流体状态，通过双液路计量泵按比例混合后注入模具型腔。这种材料特性使其具备极佳的流动填充性，能够完美复刻复杂结构中的细微纹理，同时保持出色的尺寸稳定性。在一体成型过程中，材料在高温下迅速固化，分子间形成严密的交联网络，从而获得优异的耐热性、耐候性以及生物相容性，这些物理特性使其成为高端电子配件及精密医疗器械制造的首选方案。
模压一体成型技术解决了传统组装工艺中常见的接缝明显、结构强度低以及密封性不足等痛点。通过一次性注射成型，产品内部无拼接缝隙，有效提升了整体结构的完整度与耐用性。该工艺对模具的精密加工要求极高，通常需要使用高精度CNC加工而成的钢模或铝模，以确保型腔表面的光洁度与公差控制。在实际生产中，模具设计需充分考虑浇口位置、排气槽布局以及冷却系统，以消除气泡、缺料或熔接线等缺陷。这种高度集成的制造方式不仅简化了后续组装流程，还显著降低了人工成本，为大规模标准化生产提供了坚实的技术支撑。

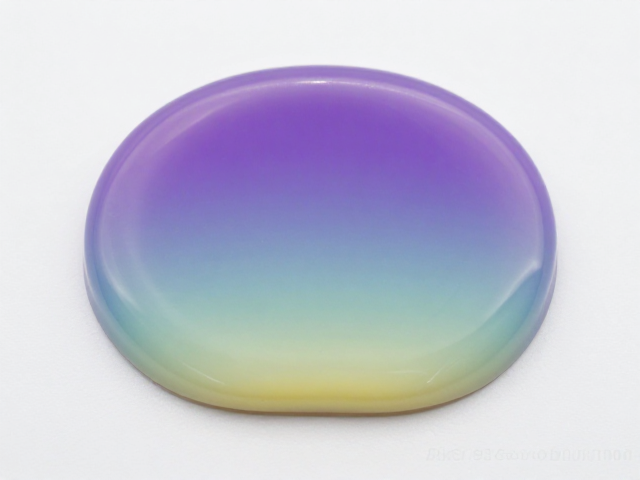

渐变色彩在LSR工艺中的实现路径

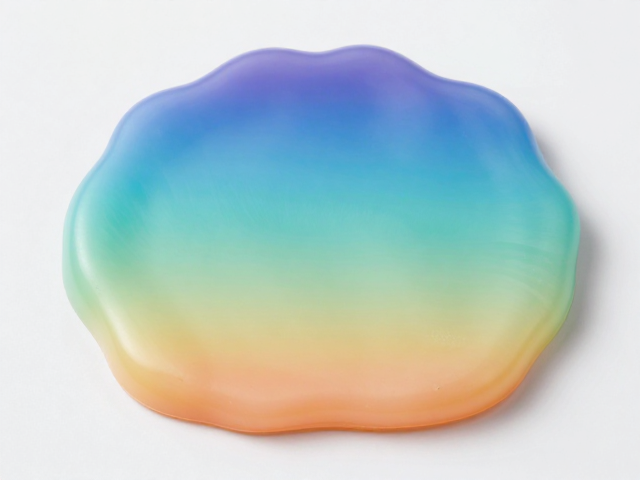

打造惊艳的渐变色滴胶效果，核心在于对LSR材料着色与注射时间的精准控制。传统的LSR多为单色注射，而渐变效果通常采用双色或多色注射技术。在模具型腔预置好不同颜色的LSR原料后，控制系统需精确计算每种颜色材料的注射量与注射顺序。第一种颜色的材料先注入模具特定区域，随后立即注入第二种或第三种颜色，两种色料在模具高温高压及剪切力作用下产生自然的过渡与融合。这种物理混合并非简单的搅拌，而是依靠严密的流道设计与严丝合缝的模具配合，使色料在固化前形成平滑的色彩梯度，避免出现明显的分界线或浑浊感。
色彩的表现力还深受LSR基材透明度与色浆配方的影响。高透明度的LSR基材能更好地呈现色彩的纯净感与通透度，而专用的耐高温色浆则需确保在高温硫化过程中不发生化学分解或变色。在实际操作中，色浆的添加比例需经过严密的实验验证，过量的色浆可能影响硅胶的力学性能，如拉伸强度与回弹性。此外，模具表面的处理工艺也至关重要，镜面抛光或经过特殊纹理处理的型腔表面会影响光线在渐变层下的折射与反射，进而影响最终成品的视觉层次感。通过调整模具温度分布，还可以微调色料的固化速率，进一步细化渐变区域的柔和度，使色彩过渡如水流般自然流畅。

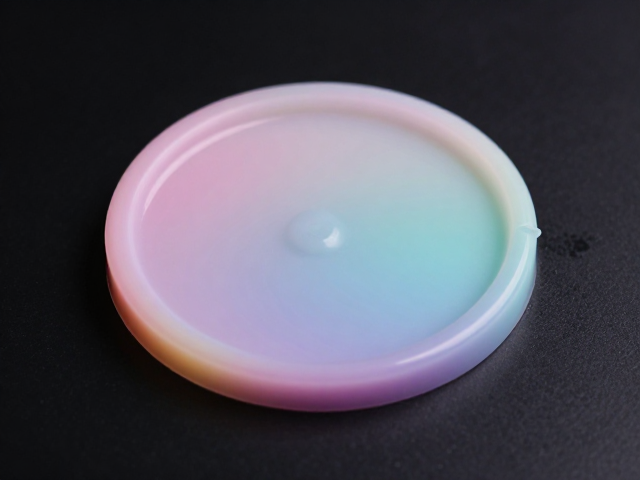

工艺参数控制与缺陷规避策略
温度控制是决定LSR固化质量的关键变量。模具通常需预热至150°C至200°C之间，具体温度取决于硅胶的硫化时间与配方特性。过低的模具温度会导致材料流动性下降，产生填充不全或冷料纹；而过高的温度则可能引发材料过早固化，导致飞边增多或内部应力集中。注射压力需保持在合理区间，既要保证材料能克服流道阻力充满型腔，又需防止压力过大导致模具微变形或产品出现内应力。对于渐变工艺，注射速度的同步性更为重要，双色注射的切换时间需精确到毫秒级别，以确保两种色料在界面出达到理想的混合状态。
排气系统设计对消除气泡和保证表面质量起着决定性作用。LSR在固化过程中会释放少量副产物，若排气不畅，这些气体被困在产品内部或表面，形成针孔或凹陷。模具分型面需设置合理的排气槽，深度通常控制在0.01mm至0.03mm之间，以允许气体顺利排出同时防止硅胶溢出。此外，原料的脱气处理也是必要环节，未充分脱气的LSR原料中可能含有微小气泡，在注射后受热膨胀形成瑕疵。通过真空脱气机对原料进行预处理，可显著降低气泡率。同时，环境洁净度管理不容忽视，无尘车间能有效防止灰尘颗粒落入型腔，确保产品表面达到光学级洁净标准，这对于追求高透明度和精美渐变效果的产品的最终品质至关重要。
