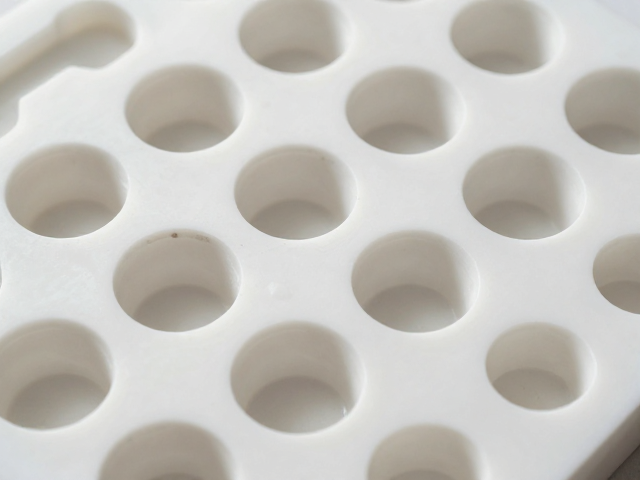

硅胶模具的选材与预处理逻辑
制作果香石膏注浆模具时，硅胶的选择直接决定了成型的精细度与脱模成功率。通常推荐使用加成型液体硅橡胶，其粘度范围多在20,000至50,000厘泊之间，这种低粘度特性能够很好地包裹石膏模型表面的细微纹理，避免气泡残留。在调配过程中，硅胶与固化剂的比例需严格控制在100:1或100:2，具体的配比需依据所用硅胶的型号说明书执行，混合时需使用搅拌棒缓慢搅动，以减少空气混入形成的气泡缺陷。
模具硅胶在静置前必须进行充分的脱泡处理，这是保证成品表面光洁的关键步骤。若条件允许，可将混合好的硅胶置于真空搅拌机中抽真空10至15分钟，若无专业设备，可将混合液静置等待气泡自然上浮破裂，此过程通常需要30分钟左右。随后将硅胶均匀涂刷或倾倒在石膏模型表面，确保覆盖所有角落，特别是果实模型的蒂部、叶片脉络等细节深处，待第一层硅胶初步固化形成薄膜后，再进行整体灌注，以增强模具整体的结构强度。
石膏浆料配制与注浆控制
果香石膏注浆对浆料的稠度和流动性有着极高的要求，标准配方通常由高白度石膏粉与水按重量比1:0.6至1:0.8混合而成。水过少会导致浆料干涩、流动性差，难以填充模具细节；水过多则会降低石膏成品的硬度，增加干燥过程中的开裂风险。搅拌时需先加水后加粉，使用电动搅拌器低速搅拌，静置消泡约2分钟后再次轻微搅拌，以去除搅拌过程中产生的微小气泡。

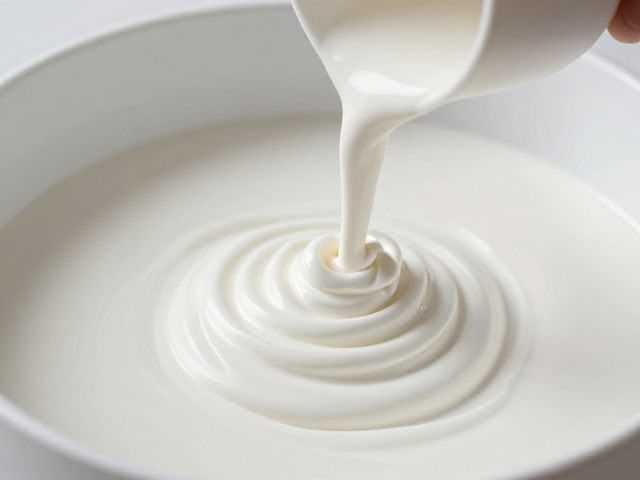

注浆过程中需保持浆料的连续性，避免中途停顿导致分层或接缝明显。将调配好的石膏浆缓缓注入硅胶模具中，可采用从模具底部注入、让气体自然排出的“自下而上”填充法，或轻轻敲击模具侧面，利用震动排出内部包裹的气泡。注浆完成后，需观察模具边缘是否有浆料溢出，确保模具内部完全充满且无空洞。此阶段的环境温度应保持在20℃左右，过高的温度会加速石膏凝固，可能导致模具内应力过大而损坏硅胶。
自然风干与脱模时机判断
石膏制品的自然风干是一个物理结晶过程，水分从内部向表面缓慢蒸发，这一过程会伴随体积微缩。在干燥初期，石膏表面会呈现深色湿润状态，随着水分流失，颜色逐渐变浅至灰白色。干燥时间受环境湿度、温度及石膏制品厚度影响较大，一般情况下，小型果香石膏模型在通风良好、湿度40%-60%的环境中，需要24至48小时才能达到初步干燥状态。
判断脱模时机的核心指标是石膏模型的硬度与重量变化。当模型表面摸起来干燥无粘性，且重量较注浆后湿重明显减轻，轻敲模型声音清脆而非沉闷，即可尝试脱模。强行在未干透时脱模会导致模型边缘破损或内部结构松散。脱模时应从模具底部或开口处轻轻撬动，利用硅胶的弹性将模型滑出，避免使用尖锐工具直接刮擦模型表面，以免留下永久性划痕。

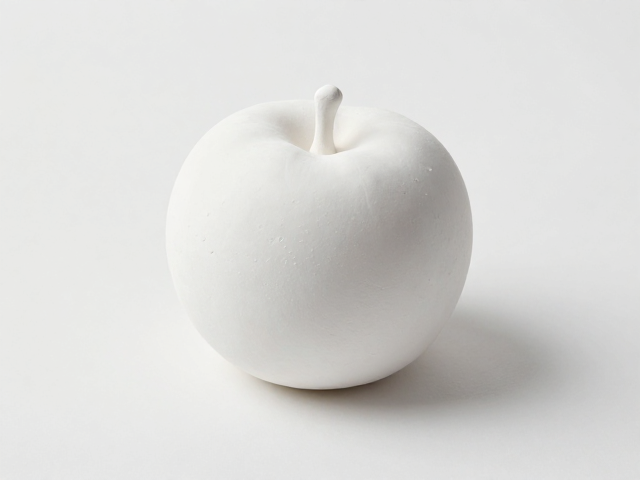

成品后期处理与养护细节

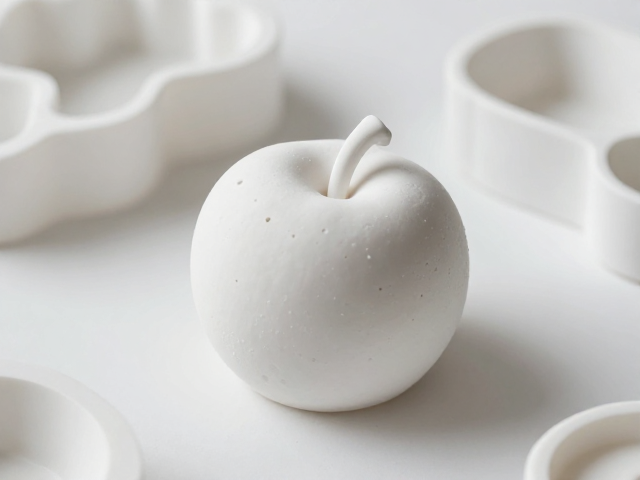

脱模后的果香石膏模型表面可能残留少量硅胶残留物或细微毛边，需使用细砂纸（如400-800目）轻轻打磨接触部位，确保模型与展示底座或其他组件的贴合度。若模型表面存在细微气孔或瑕疵，可使用石膏修补膏进行局部填补，干燥后再次打磨至平滑。此步骤对于提升成品的手感和视觉质感至关重要，尤其是对于需要长时间陈列的装饰品而言。
自然风干后的石膏模型具有多孔结构，吸湿性强，因此在后续养护中需避免放置在潮湿环境或阳光直射处。长期暴露在阳光下可能导致石膏粉中添加剂老化，引起变色或粉化。若需增强模型表面的耐候性，可喷涂透明的哑光防水保护剂，喷涂时需保持距离，薄喷多层，避免流挂。经过 Proper 养护的果香石膏模型，其形态和色泽可长期保持稳定，适用于家居装饰或艺术陈列。
