马卡龙色系石膏注浆成型的核心工艺解析
马卡龙色系在石膏制品中呈现出柔和、低饱和度的视觉特质，其注浆成型工艺对浆料的水灰比控制有着极高的要求。通常，高白度石膏粉与清水的比例需严格控制在1:0.6至1:0.7之间，这一区间能确保浆料既具备足够的流动性以填充模具细节，又不会因水分过多导致干燥后结构疏松。在搅拌过程中，需使用电动搅拌器匀速混合，静置消泡约3-5分钟，以消除内部气泡，这是形成细腻无孔表面的关键步骤。
注浆环节需采用慢速、多次注入的方式，避免空气被困在模具角落形成气孔。对于结构复杂的马卡龙色装饰件，建议采用真空注浆或离心注浆辅助，确保浆料能均匀包裹模具内壁。注入后，需等待浆料初步凝固，待表面出现细微硬化迹象且不再流动时，方可进行脱模操作。这一过程受环境温度影响较大，理想的环境温度应维持在20℃-25℃，湿度控制在50%-60%，以防止表面开裂或干燥不均导致的色差。
自然风干环境下的温湿度控制与防裂策略

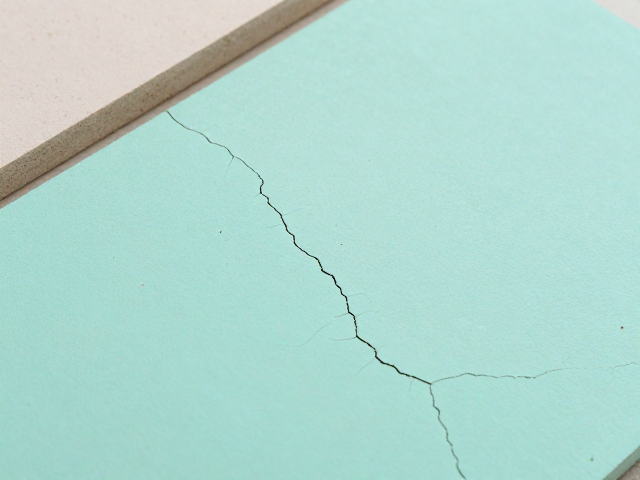

自然风干是马卡龙色石膏制品保持色彩稳定性的必要阶段，其核心在于缓慢且均匀的水分蒸发。若环境风速过大或阳光直射，表面水分蒸发过快，而内部水分尚未排出，极易因收缩应力不均引发龟裂。因此，风干区域应设置挡风帘，保持空气静止流通，避免对流风直接吹拂制品。在干燥初期，可用塑料薄膜半覆盖制品，保留部分湿气，待表面完全定型后再移除，以平衡内外干燥速率。
温度波动是自然风干过程中的另一大挑战。昼夜温差过大会导致石膏内部结晶过程不稳定，进而影响最终强度。在潮湿季节，需特别注意防潮，避免空气湿度超过70%，否则石膏吸湿后难以硬化，甚至出现返碱现象。干燥周期通常需3-7天，具体时长取决于制品厚度与环境条件。判断干燥是否完成的标准是制品触感完全干燥、无凉感，且重量较湿态减轻约30%-40%，此时方可进入后续处理环节。
提升马卡龙色石膏制品抗碎性能的物理加固法
马卡龙色石膏制品因色彩配方中常添加无机颜料，可能略微影响石膏晶体间的结合力，因此需通过物理加固提升其抗碎性能。在浆料搅拌阶段，可适量掺入建筑用聚丙烯纤维（PP纤维），掺量通常为石膏粉重量的0.1%-0.2%。纤维能在石膏内部形成三维网状支撑结构，有效分散外部冲击力，显著降低脆性断裂的风险。此外，使用高强度白水泥替代部分石膏粉（比例不超过15%），也可增强基体硬度，但需注意这会略微改变色调的柔和度。
脱模后的制品边缘和角落是受力薄弱点，易因轻微碰撞产生缺角。可在干燥完成后，对边缘进行倒角处理或使用细砂纸轻微打磨，消除微观裂纹。对于大型或薄壁制品，建议在内部嵌入玻璃纤维网格布或细钢筋骨架，通过石膏浆料包裹形成复合结构。这种加固方式能大幅提升制品的整体刚度，使其在搬运和安装过程中更能抵抗扭曲力和冲击力，延长使用寿命。
日常使用中的防撞保护与维护技巧
马卡龙色石膏制品表面通常较为细腻，防撞保护需从安装方式入手。避免使用单点硬接触的安装件，建议采用多点分散受力固定的方式，如使用专用石膏挂件或隐形钉，并在接触面垫上软性缓冲材料（如硅胶垫或橡胶圈），以吸收意外碰撞时的冲击能量。在搬运过程中，务必双手托持底部，避免抓握边缘，防止因局部受力过大导致断裂。
日常清洁与维护应遵循“轻触、干擦”的原则。严禁使用大量水冲洗或湿布擦拭，以免水分渗入微孔导致内部结构软化或颜料脱落。建议使用干燥的软毛刷或吸尘器定期清理表面灰尘，保持马卡龙色系的清新质感。若表面出现轻微划痕，可用细目砂纸（400目以上）轻轻打磨修复，再涂抹少量透明保护剂（如水性丙烯酸树脂）进行封闭，既能恢复光泽，又能增强表面耐磨性和抗污能力。
