高温釉面印花前处理与坯体洁净度控制

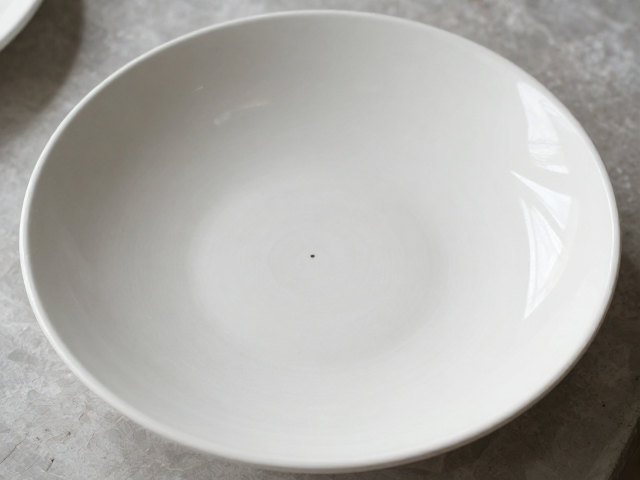

潮州陶瓷产业在高端日用瓷及工艺瓷领域占据重要地位，其核心痛点之一在于高温烧成过程中釉面针孔的产生。针孔不仅破坏釉面的致密性与光泽度，更直接影响印花图案的清晰度和整体美观。实现无针孔釉面的首要步骤，在于对素坯表面的极致清洁。在施釉前，坯体必须经过严密的打磨与除尘程序，任何残留的粉尘、油污或脱模剂残留，都会在高温下分解产生气体，这些气体无法及时逸出，便会在釉层中形成气泡并最终破裂形成针孔。
实际生产中，建议采用工业级真空吸尘配合静电除尘设备对素坯进行双重处理。传统的水洗方式若控制不当，可能导致坯体吸水率不均或残留水分，进而影响釉浆附着及高温排气。因此，保持素坯表面的干燥与绝对洁净是基础。对于印花工序而言，坯体表面的微观粗糙度也需控制在标准范围内，过大的粗糙度容易藏污纳垢，增加针孔隐患。通过优化打磨砂轮的目数与抛光工艺，使素坯表面达到规定的平滑度指标，能显著减少因表面缺陷导致的釉面瑕疵。
釉浆配方优化与熔块稳定性提升
釉面针孔的形成往往与釉料的化学组成及熔融特性密切相关。在潮州陶瓷的高温釉面印花工艺中，釉浆的配方需经过严密的计算与实验验证。关键在于调整釉料中的助熔剂比例，确保釉层在高温下具有适宜的粘度和流动性，使气泡能顺利排出而非被封闭在釉层中。同时，需严格控制釉料中的碳酸盐、硫酸盐等释气成分的含量。这些成分在高温分解时会产生大量气体，若釉料熔体粘度过大或升温曲线不合理，气体便容易滞留形成针孔。
以常见的长石质釉为例，需精确计算石英、长石、高岭土等原料的比例，并引入适量的硅石或氧化铝以提高釉料的高温粘度稳定性，防止因粘度过低导致釉层过薄或流淌不均。此外，釉料的细度至关重要，通常要求通过325目筛网的筛余量控制在极低水平。过粗的颗粒不仅影响印花图案的细腻度，更可能在烧成过程中因受热不均产生局部应力或气泡。通过球磨工艺的优化，确保釉料颗粒分布均匀，有助于在高温阶段形成均匀的玻璃相，从而减少针孔产生的化学基础。
印花工艺参数与釉层厚度管理
高温釉面印花技术要求釉层在印花后仍具备足够的流动性以覆盖图案，同时保持平整。印花过程中，釉浆的粘度、刮刀压力及网版张力直接影响釉层的厚度均匀性。若釉层局部过厚，高温下气体难以完全逸出，易形成缩釉或针孔；若局部过薄，则可能露底或图案边缘模糊。因此，需根据釉浆特性，精确设定刮墨刀的压力和网版距离，确保印花后的釉层厚度一致，通常控制在0.1-0.3毫米之间，具体数值需依据坯体吸水率和烧成温度动态调整。
印花后的坯体需经过静置干燥过程，以去除釉浆中的水分。干燥过程需缓慢均匀，避免表面结皮过快导致内部水分无法排出，进而在高温烧成时形成气泡针孔。在实际操作中，建议采用分段干燥法，先低温慢干排除大部分水分，再逐步升温至预定温度进行最终干燥。此外，印花网版的目数选择也至关重要，高目数网版能提供更细腻的图案，但需配合高粘度釉浆以防止堵网和釉层不均。通过精细化调整印花参数，确保釉层在印花后保持最佳的物理状态，为高温烧成奠定基础。
烧成曲线设计与排气制度优化
烧成制度是影响釉面无针孔的核心环节。潮州陶瓷多采用电窑或气窑烧成，升温曲线的设计需严格遵循釉料的热工性能。在低温阶段（200-600℃），坯体和釉层中的有机物、结晶水及碳酸盐开始分解，产生大量气体。此阶段升温速度宜慢，确保气体充分排出。若升温过快，气体来不及逸出，会被后续熔融的釉层封闭，形成针孔。因此，在600℃以下设置保温段或慢速升温段，是排除坯釉体内气体的关键措施。
进入高温阶段（1100-1300℃），釉料开始熔融形成玻璃相。此时需精确控制最高温度和保温时间，使釉料充分熔融并消除气泡。若高温保温时间不足，釉料熔融不充分，粘度较大，气泡难以排出；若保温时间过长，釉料可能过度流淌，导致图案变形或釉层过薄。此外，窑内的气氛控制也至关重要。氧化气氛有助于碳酸盐等物质的分解，而还原气氛可能影响某些金属氧化物呈色。在实际生产中，需根据釉料配方特点，选择合适的烧成气氛，并确保窑内温度分布均匀，避免局部温差导致针孔产生。通过优化烧成曲线，实现气体充分排出与釉面完美熔融，最终获得无针孔的高温釉面印花陶瓷产品。
