石膏注浆成型与自然风干的核心原理
石膏注浆成型利用的是二水硫酸钙与半水硫酸钙在特定温度与湿度条件下的可逆化学反应。当半水石膏粉末与水混合后，半水石膏逐渐水化生成二水石膏，这一过程伴随着体积微膨胀，使得浆料能够填充模具的各个细微角落，形成严密的晶体结构网络。自然风干则是水分通过毛细作用从石膏内部向表面迁移，再经由表面蒸发至空气中的物理过程，这一阶段决定了摆件最终的密度与强度，若环境湿度过高或通风不良，内部水分无法有效排出，极易导致成品出现开裂、变形或强度不足的问题。
在实际操作中，水膏比是决定成品质量的关键变量。工业通用的建筑石膏粉（主要成分为$\beta$型半水硫酸钙）通常建议的水膏质量比为0.6:1至0.7:1。水分过多会导致石膏晶体结构疏松，干燥后收缩率大且易碎；水分过少则浆料流动性差，注浆时难以充满模具型腔，容易产生气孔或缺料。不同品牌或产地的石膏粉因煅烧工艺差异，其需水量存在细微差别，因此在更换原料批次时，必须重新调整配比，通过搅拌后的浆料状态（呈酸奶状，提起搅拌棒能形成连续液滴缓慢下落）来动态校准。
桌面摆件材料配比与预处理细节
制作高精度桌面摆件，推荐使用高强石膏粉或模型石膏，其白度高、颗粒细腻且强度优于普通建筑石膏。在配比阶段，需精确称量石膏粉与清水，使用电子秤确保误差控制在±1克以内。为了提升成品的韧性并减少干燥过程中的开裂，可添加少量工业明胶或羧甲基纤维素钠（CMC），添加比例通常为石膏粉重量的1%-2%。明胶能增强石膏内部的结合力，CMC则能显著改善浆料的悬浮稳定性，防止石膏颗粒沉降，确保注浆后的摆件结构均匀。
搅拌过程直接影响浆料的均匀度与含气量。建议使用电动搅拌器，转速控制在低速到中速之间，搅拌时间约为2-3分钟，直至浆料无干粉颗粒、色泽均匀且无大气泡。搅拌完成后，需进行静置消泡处理，将浆料静置1-2分钟，让附着在石膏颗粒表面的空气逸出，同时让未完全溶解的助剂充分融合。若浆料表面出现细小气泡，可用刮刀轻轻撇去，或使用真空脱泡机进行辅助处理，这一步骤对于制作表面光滑、无瑕疵的高档桌面摆件至关重要。
注浆成型与模具选择的实操规范

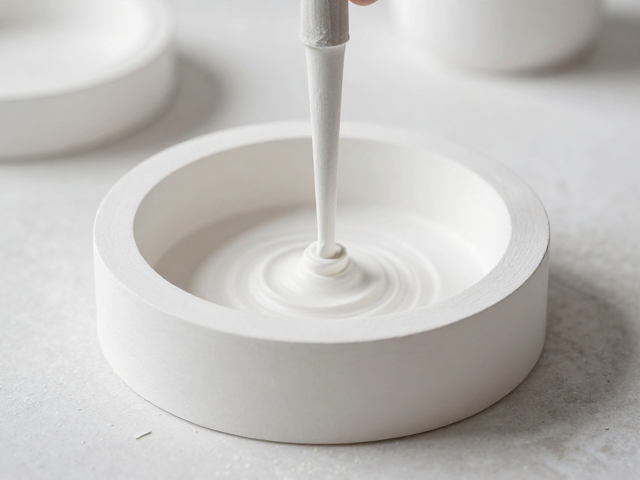

模具的选择需根据摆件的设计复杂度而定。对于结构简单、表面光滑的摆件，硅胶模具具有良好的脱模性和细节还原能力；对于结构复杂或需要批量生产的摆件，石膏模具或树脂模具更为耐用。注浆前，模具内壁需涂抹脱模剂，如肥皂水或专用硅油，涂抹需均匀且薄层，避免积油导致成品表面出现油斑。注浆时，可将模具倾斜，让浆料从模具一角缓慢注入，利用液体的流动性自然填充，避免直接倾倒冲击模具底部产生气泡。对于大型摆件，可采用多次注浆法，先注入少量浆料旋转模具，排出空气后再注入剩余浆料，以确保内部无空洞。
注浆完成后，需控制环境温度与湿度在适宜范围内，通常建议温度在20-25℃，相对湿度在50%-60%。石膏浆料在模具中会经历凝固过程，初期表现为浆料失去流动性并开始发热，此时不可移动模具，以免破坏晶体结构。待模具表面浆料完全凝固，触感变硬且无明显粘性时，即可进行脱模。脱模时需使用塑料撬棒沿模具边缘轻轻分离，避免使用金属工具直接刮擦成品表面，防止造成硬性损伤。脱模后的半成品应立即置于通风良好、无尘的环境中进行自然风干。
自然风干的环境控制与干燥周期
自然风干的核心在于控制水分蒸发的速率，避免表面干燥过快导致内外收缩不均而产生裂纹。干燥环境应保持空气流通，但不可设置风扇直吹成品，以免局部风速过大造成表面硬化过快。理想的干燥场所应具备稳定的温湿度条件，若环境过于干燥，可在成品周围放置湿毛巾或使用加湿器适度增加局部湿度，延缓表面水分蒸发，使内部水分能均匀向外迁移。干燥周期通常受摆件厚度、环境温度及湿度影响，一般小型摆件需24-48小时初步干燥，大型或厚重摆件则需3-7天甚至更长时间才能完全干透。
判断石膏摆件是否完全干透，可通过观察其颜色变化与触感。完全干燥的石膏呈均匀的白色或浅灰色，无深色水渍痕迹，触感干燥、微凉且无潮气感。若摆件内部仍有水分，敲击声音沉闷，且放置一段时间后表面可能出现返潮现象。为确保摆件彻底干燥，可在干燥后期将成品放置在干燥剂附近或通风良好的柜台中继续存放。对于高精度要求的摆件，建议在干燥过程中每隔12小时轻轻翻转一次，确保各面均匀受风，避免单面干燥导致的翘曲变形。
后期打磨、修饰与成品养护
自然风干后的石膏摆件表面可能存在细微毛刺或注浆痕迹，需进行打磨处理。建议使用不同目数的砂纸，从低目数（如200目）到高目数（如800目）逐级打磨。打磨时需保持力度均匀，避免局部过度打磨导致尺寸偏差或表面凹陷。对于复杂造型或浮雕细节，可使用软毛刷或压缩空气清理缝隙中的粉尘。打磨过程中产生的石膏粉具有微毒性，操作时应佩戴口罩，并在通风环境下进行，避免吸入粉尘影响健康。
打磨完成后，可根据需要进行表面修饰。若追求哑光质感，可直接保留石膏原色；若需增强光泽或保护表面，可涂刷透明清漆或丙烯酸保护剂。涂刷时需薄涂多层，每层之间需充分干燥，避免涂层过厚导致发白或流淌。成品摆件应放置在干燥、避免阳光直射的环境中，长期暴露在强光下可能导致石膏轻微粉化或褪色。日常清洁时，使用软毛刷轻轻扫除灰尘，避免用水擦拭，以防水分渗入导致石膏再次受潮软化。
