石膏注浆成型与自然风干的核心工艺解析
石膏注浆成型是一种利用石膏材料良好的流动性与凝结特性，通过模具复制复杂形态的传统工艺手段。在这一过程中，液态石膏浆料注入预先准备好的模具腔体，浆料在模具内壁发生结晶反应，逐渐形成坚硬的固体结构。这一物理变化过程决定了最终成型的精度与表面质感，是制作高精度挂件吊饰的基础环节。自然风干则是紧随其后的关键步骤，不同于高温烘烤，自然风干严格依赖环境中的空气流动与湿度控制，使石膏内部水分缓慢挥发，从而避免因内外收缩率不一致导致的开裂或变形，确保吊饰结构的稳定性。
该工艺对操作环境的温湿度有着较为严格的要求，通常适宜的工作环境温度保持在15至25摄氏度之间，相对湿度控制在40%至60%区间。在这样的微气候条件下，石膏的结晶过程更加均匀，表面不易出现气孔或砂眼。对于挂件吊饰这类小型且往往带有精细镂空或浮雕纹理的制品，自然风干的缓慢脱水过程能有效减少内应力，防止成品在脱模后因应力释放而出现细微裂纹。这种对环境参数的敏感性，要求生产者在工艺执行时必须建立严密的环境监控机制，而非依赖经验主义的粗放管理。
电子秤精准控料在石膏配比中的实际应用

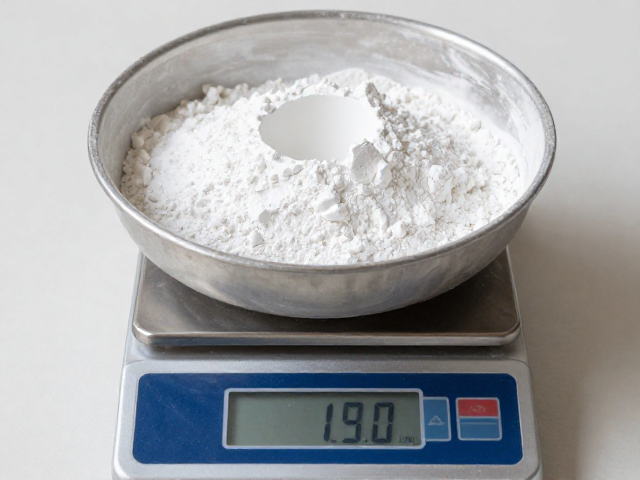

在石膏注浆成型中，原料配比的精确度直接决定了成品的硬度、吸水率及最终强度。电子秤的引入使得这一环节从经验估算转向数据量化。通常，高强度石膏粉与水的质量比需精确控制在特定区间，例如常见的模型石膏粉与水比例约为1:0.6至1:0.7，具体数值需根据石膏粉的品牌特性及细度进行调整。使用高精度电子秤（精度通常需达到0.1克或更高）进行称量，能够确保每一批次浆料的稠度一致，从而保证批量生产的挂件吊饰在尺寸稳定性和物理性能上的均一性。
精准控料不仅体现在粉与水的比例上，还包括添加剂如缓凝剂或增强纤维的微量添加。在制作具有复杂结构的吊饰时，可能需要加入少量纤维素醚以改善浆料的流变性，防止过早凝固。通过电子秤精确计算添加剂的质量，可以避免因过量添加导致石膏强度下降，或因添加不足导致浆料分层。这种精细化配料流程，有效解决了传统手工配比中因人为误差导致的批次间质量波动问题，为后续注浆成型提供了稳定且可复现的材料基础，是提升成品合格率的关键技术手段。
打造完美挂件吊饰的成型与后处理细节
注浆完成后，石膏浆料在模具内经过一段时间的凝固，需等待其达到足够的脱模强度。对于挂件吊饰，脱模时机至关重要，过早脱模易导致棱角缺损，过晚则可能因石膏膨胀力过大导致模具损坏或成品变形。脱模后，吊饰需立即进入自然风干区域。在吊挂过程中，需确保吊饰受力均匀，避免悬垂状态下的重力作用导致细长部位弯曲。自然风干期间，应避免阳光直射或强风直吹，以防表面水分蒸发过快形成硬壳，内部水分无法排出，进而引发开裂或崩角。
为了提升挂件吊饰的最终质感，自然风干后的成品通常需要进行细致的表面修整。使用细砂纸对表面进行轻微打磨，去除注浆过程中可能产生的微小毛刺或模具合模线痕迹。对于需要更高精度的吊饰，可进行二次注浆修补，但需严格控制修补料的用量与干燥时间，防止修补处与主体产生色差或结构薄弱。此外，吊饰表面的清洁与除尘也是不可忽视的步骤，确保在后续可能的上色或封层处理前，表面无粉尘残留，以保证最终成品的视觉效果与触感符合高品质标准。
