自流平滴胶的核心材料特性与基础选择
在动漫周边制作的领域中，环氧树脂滴胶因其高透明度、优异的光泽度以及良好的尺寸稳定性，成为了还原角色立绘细节与色彩层次的关键材料。要实现真正的“分层自流平”效果，核心在于对树脂与固化剂比例的精准控制以及对环境温湿度的严格管理。市面上常见的双酚A型环氧树脂具有较低的粘度，这有助于气泡在静置过程中自然排出，但其固化后的硬度与耐黄变性能会因配方差异而大相径庭。选择材料时，需重点关注其混合后的适用期（Pot Life），通常慢干型树脂适用期在30至60分钟，适合需要精细分层操作的工艺，而快干型则适用于快速批量生产，但极易因固化过快导致层间融合不良或产生气泡。
配比搅拌是决定成品是否出现内部应力、发白或固化不全的基础步骤。标准的配比通常为重量比1:1或2:1，部分新型环保树脂可能采用体积比，但重量比因精度更高而被广泛推荐。使用高精度电子秤进行称量，误差需控制在±0.5克以内。搅拌过程需严格遵循“刮底、刮壁、慢搅”的原则，搅拌时间通常建议在3至5分钟，直至液体完全澄清无纹路。过度搅拌会卷入大量空气，导致后续消泡困难；搅拌不足则会导致固化剂分布不均，造成局部发粘或强度不足。这一基础环节的严谨性直接决定了后续分层浇注的成败。

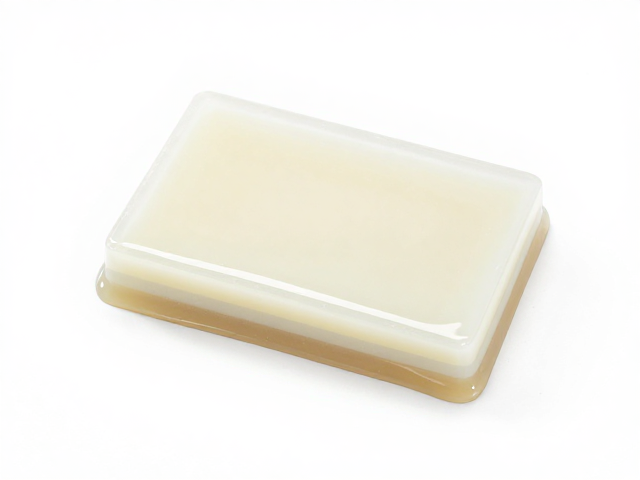

分层浇注的界面处理与气泡控制技巧
分层浇注的核心难点在于层间结合的强度与界面的平整度。当第一层树脂完全固化后，表面可能形成一层因接触空气产生的微粘层（Inhibited Layer），这层物质会阻碍新层树脂的化学交联，导致层间分离或发雾。处理该界面的标准做法是使用细砂纸（如800-1000目）轻轻打磨，再用无水酒精擦拭干净，以提供机械咬合力。若追求极致光滑且无打磨痕迹，可在第一层固化后，在其表面薄涂一层未加色浆的透明树脂作为“隔离层”，待其表干后立即浇注下一层，利用树脂自身的粘性实现无缝融合，这种方法能最大程度保留画面的清晰度。
气泡的控制贯穿整个浇注过程，尤其是分层操作时，层与层之间容易因震动或倾倒动作卷入空气。消泡的最佳时机是在树脂搅拌完成后静置15至30分钟，让大气泡上浮破裂。对于顽固气泡，可使用热风枪或专用消泡枪在距离液面10-20厘米处快速扫过，利用热量降低树脂粘度并破坏气泡表面张力，但需严格控制温度，避免局部过热导致树脂变色或产生针孔。在动漫周边制作中，角色面部等高细节区域建议采用滴管逐滴添加树脂的方式，而非一次性倾倒，这样能利用树脂自身的流动性自然填充细节，减少气泡滞留的风险，确保人物五官的立体感与通透感。
色彩调配与动漫角色还原的视觉逻辑
动漫周边的视觉灵魂在于色彩的准确还原，而滴胶调色对透明度有着极高的要求。传统的色精或色浆往往含有溶剂，过量使用会导致树脂固化异常或降低透明度。推荐使用专为环氧树脂设计的透明色膏或粉状色浆，其分散性更好且不易影响固化反应。在调配肤色、发色等复杂渐变色彩时，需先在白色背景下测试色相，因为滴胶固化后颜色通常会略微加深。对于需要表现高光或阴影的层次，可采用“干刷法”或极少量的色浆在调色盘中预先混合，再少量加入树脂中，通过多次稀释达到理想的半透明色调，避免一次性加入过多颜料导致颜色浑浊或沉淀。
分层浇注时的色彩过渡需要严密的计算与预判。由于树脂固化需要时间，底层颜色可能会因光线折射产生视觉上的变化。在实际操作中，建议先制作等比例的色块样板，固化后观察其在不同光线角度下的表现。对于多层结构，如角色的衣褶或武器细节，每一层的厚度需保持一致，通常单层厚度控制在2-5毫米之间，过厚容易因内部应力产生裂纹，过薄则难以体现层次。在浇注不同颜色层之间时，需精确计算时间窗口，在上一层树脂处于“凝胶期”（即失去流动性但仍具粘性）时浇注下一层，可实现最佳的色彩融合，避免出现明显的色差界线，从而完美还原原画中细腻的色彩过渡。
固化环境管理与成品后期处理规范
固化环境对滴胶成品的质量有着决定性影响。理想的固化环境应保持温度在20-25摄氏度，相对湿度低于60%。高温会加速固化反应，可能导致树脂内部温度过高产生气泡或开裂；低温则会导致固化不完全，表面发粘。在浇注过程中，建议将作品放置在水平、无震动的工作台上，并使用防尘罩覆盖，防止灰尘落入未固化表面形成瑕疵。对于大型动漫立牌或复杂造型，需考虑重力对树脂流动的影响，必要时使用硅胶模具进行支撑，确保树脂在固化过程中保持预设形状。
成品脱模后的后期处理是提升质感的一步。刚脱模的滴胶表面可能因模具接触面存在细微痕迹，需使用抛光机配合从粗到细的抛光膏进行打磨，直至表面呈现镜面效果。对于需要增强耐磨性或防黄变的成品，可喷涂专用的聚氨酯清漆或环氧树脂封层，这不仅能保护内部色彩，还能增加表面的硬度与光泽度。在储存和展示时，应避免长时间暴露在紫外线直射下，因为紫外线是导致环氧树脂黄变的主要原因。通过规范的固化环境与严密的后期处理，动漫周边滴胶制品能够长期保持如初见般的通透与鲜艳，满足收藏级标准。
