暖色调釉料的化学特性与基础配方逻辑
陶瓷高温釉面在呈现暖色系时，面临着比冷色系更为严苛的稳定性挑战，这主要源于铁、钛、锰等呈色元素在高温氧化气氛下的复杂反应。暖色釉料通常依赖氧化铁（Fe2O3）作为主色调，其含量与烧成温度的微小波动都会导致色相从米白向橙红甚至深褐的剧烈偏移。为了实现治愈系所需的柔和、均匀且低饱和度的暖色效果，配方设计必须精确计算助熔剂的比例，通常使用长石、石英与滑石进行基础构建，并严格控制氧化铝含量以维持釉层的粘度。这种粘度管理直接决定了釉面在高温熔融状态下的流动性，过高的流动性会导致釉层过薄从而暴露坯体缺陷，而流动性不足则容易形成缩釉或针孔，因此基础配方的微调是获得理想暖色釉面的第一步。
在原料处理环节，球磨细度与除铁工艺是决定最终釉面纯净度的关键变量。暖色釉面对杂质极为敏感，任何微小的黑点或杂质颗粒在柔和暖色背景下都会被无限放大，破坏视觉上的纯净感。实际生产中，原料需经过严格的过筛处理，通常要求通过120目至150目筛网，以确保颗粒分布均匀。同时，磁选工序不可或缺，需使用高梯度磁选机去除原料中附带的铁质杂质。对于追求极致暖色纯净度的案例，部分高端配方还会引入高岭土进行多次洗涤和沉淀，以进一步降低钛和铁的含量。这种对原料纯度的极致追求，虽然增加了生产成本，却是避免釉面出现色斑、黑点，从而维持“无针孔”视觉纯净的基础前提。
烧成曲线控制与气体排出机制

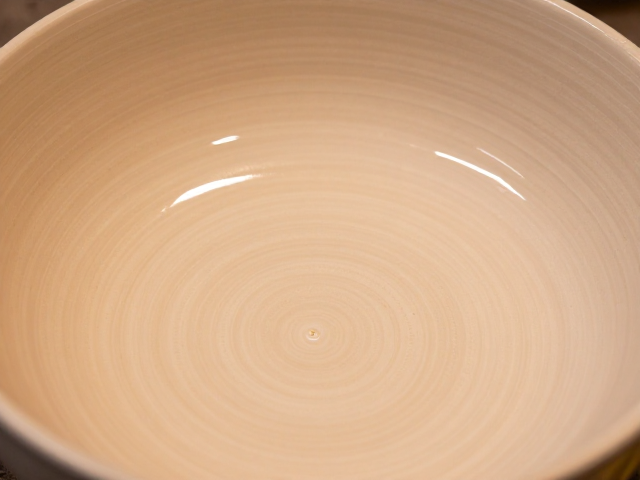

釉面针孔的形成，本质上是由于釉料中气体无法在釉层完全玻化前顺利排出，被包裹在釉层内部形成的空洞。在暖色釉的烧制过程中，温度曲线的控制起着决定性作用。传统的快速烧成工艺往往难以应对暖色釉料中有机质和碳酸盐分解产生的气体释放过程。为了实现无针孔效果，烧成曲线通常需要在800℃至900℃区间设置较长的保温或慢速升温阶段，这一阶段被称为“废气排出期”。在此期间，坯体内的有机物和碳酸盐分解产生的二氧化碳、二氧化硫等气体能够缓慢逸出，避免在后续釉层熔融封闭时被困住。对于印花工艺而言，由于釉料层下可能存在墨水中的有机粘结剂，这一排气过程的控制更为关键，需确保印花墨水中的有机物在釉层熔融前完全挥发。
高温段的升温速率与最终温度的精确控制直接影响釉面的流动性与气泡排出能力。暖色釉料在高温下粘度变化较快，若升温过快，釉面迅速结壳，内部气体无法排出；若升温过慢，则可能导致釉层过度流动，造成印花图案变形或流淌。实际生产数据表明，在1200℃至1250℃的烧成区间内，保持适当的升温斜率，并设置约10-15分钟的均热时间，有助于气泡破裂和排出。此外，窑炉内的气氛控制同样重要，氧化气氛有助于铁元素呈现稳定的暖色调，但过强的氧化气氛可能加剧某些杂质气体的产生。通过精确调控窑炉内的氧含量和压力，可以优化气体排出路径，使釉面在玻化过程中保持平滑，从而从物理机制上杜绝针孔的产生。
印花工艺细节与釉面平整度协同
高温釉面印花工艺在应用暖色调时，对墨水与釉层的匹配性提出了极高要求。印花墨水通常含有高温下稳定的无机颜料和少量有机载体，这些载体在烧成初期会转化为气体。若印花层过厚或局部堆积，气体产生量过大，极易在釉面形成针孔或气泡。因此，印花过程中的网版张力、刮刀角度与印刷速度需经过精细调试，确保墨层均匀且厚度适中。一般建议印花墨层厚度控制在10-20微米之间，过厚的墨层不仅增加针孔风险，还会导致暖色发色不均，出现色差斑块。此外，印花后的干燥工序也需严格控制，避免水分残留导致墨水渗透不均，进而影响高温下的气体释放平衡。
釉面印花后的平整度处理是消除针孔的另一大关键环节。在印花完成后，釉面表面可能存在微小的不平整，这些微观缺陷在暖色背景下会成为光线散射的节点，视觉上易被误判为针孔或瑕疵。通过优化施釉工艺，如采用淋釉或喷釉时的雾化压力控制，可以确保釉层在印花前已达到理想的平整度。部分工艺中还会引入微晶釉或透明釉进行二次覆盖，利用二次釉层的流动性填补印花层的微观凹陷。这种“底釉+印花+面釉”的复合结构，能够有效隔离印花层与外界环境，同时利用面釉的流平性消除表面缺陷。在实际案例中，经过二次薄釉覆盖的产品，其针孔率可显著降低，暖色釉面的细腻度和治愈感得到显著提升，实现了色彩与质感的高度统一。
