EVA泡沫热压成型的核心温控与压力逻辑
EVA（乙烯-醋酸乙烯共聚物）材料在经历加热软化后，其分子链活动能力增强，此时施加外部压力可使其填充模具并固定形状。热压工艺的关键在于精确控制温度区间，通常工业级EVA板材的软化点集中在120℃至150℃之间，具体数值需依据醋酸乙烯（VA）含量进行调整，VA含量越高，材料的热塑性表现越明显，但过高的温度会导致材料表面碳化或内部气泡溢出。压力设定需配合加热时间，过大的压力可能挤压出多余材料导致边缘毛刺，而压力不足则无法形成严密的贴合度，常见的热压机工作压力范围多在0.5MPa至2.0MPa之间，需根据板材厚度进行微调。
在实际操作中，模具的材质选择直接影响成品的光洁度与脱模效果。铝制模具导热均匀，适合大批量标准化生产，而硅胶模具则能应对复杂曲面结构，且对模具表面纹理要求较低。加热过程中需确保上下模腔温度均匀性，温差控制在±3℃以内可有效避免成品出现翘曲或变形现象。冷却定型阶段同样至关重要，带压冷却能进一步稳定材料结构，减少内应力释放导致的尺寸偏差，通常冷却时间需覆盖材料从软化态恢复至玻璃化转变温度的全过程，以确保尺寸稳定性。
裁切精度控制与边缘处理技巧
热压成型后的EVA部件往往带有溢边或毛刺，裁切是提升产品外观质感的关键步骤。使用高精度数控裁切机或激光切割机可实现毫米级精度的边缘处理，激光切割利用高能密度光束瞬间气化材料，切口平滑且无物理挤压变形，特别适合复杂图形的加工。对于大批量生产，自动往复切刀配合真空吸附平台能显著提高裁切效率，刀片材质多选用高碳钢或金刚石涂层，以应对EVA材料具有一定粘性的特性，防止裁切过程中出现粘连或拉丝现象。
手工裁切场景下，锋利的美工刀配合金属直尺是基础配置，操作时需保持刀具与板材垂直，采用“轻划多次”而非“一次切透”的手法，以避免边缘出现锯齿状毛边。对于需要拼接的部件，裁切角度需严格控制在90度，必要时使用角度规辅助定位。裁切后的边缘若存在细微毛刺，可通过低温火焰快速扫过或专用修边轮进行打磨，注意火焰温度不可过高，以免局部过热导致材料收缩变形，修边轮则需保持清洁，防止残留物污染切口表面。
缝隙填补材料与施工工艺选择

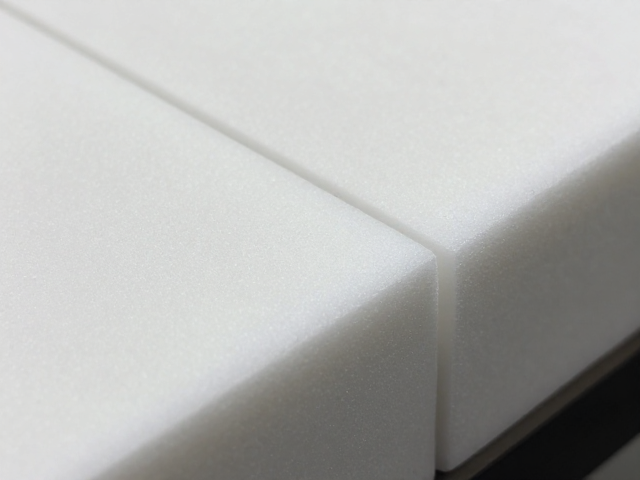

EVA部件在组装或拼接过程中，接缝处常因材料收缩或裁切误差形成可见缝隙，填补工艺旨在提升整体美观度与结构完整性。常用的填补材料为同色系EVA胶粒或专用EVA修补膏，胶粒需通过热风枪加热至熔融状态，再填入缝隙中，利用材料自身的延展性填充空隙。修补膏则具有更好的附着力和固化速度，适用于微小裂纹或不规则凹陷，施工前需确保接缝处清洁干燥，无油污及灰尘，以保证填充材料的结合强度。
施工过程中，温度控制直接影响填补效果。使用热风枪时，枪口距离接缝处约2-3厘米，移动速度需均匀，避免局部过热导致材料起泡或变色。对于大面积缝隙，可分次少量填充，每次填充后需用刮板或手指（佩戴隔热手套）按压平整，确保填充材料与基材融合紧密。固化过程中需保持环境通风，避免粉尘落入未干表面。对于高精度外观件，填补后需进行打磨抛光处理，选用细粒度砂纸（如600目以上）进行湿磨，直至接缝处与周围表面平整度一致，无明显色差或凹凸感。
实操中的常见问题与快速排查
热压过程中若出现成品表面气泡，通常源于材料内部挥发物未完全排出或加热温度过高。排查时可检查原材料储存环境是否受潮，或适当降低热压温度并延长排气时间。若成品尺寸不稳定，需核查模具定位是否精准，以及冷却时间是否不足导致材料在脱模后发生回弹。裁切边缘出现毛糙，多因刀片钝化或裁切速度过快，更换新刀片并降低裁切速度即可解决。
缝隙填补后若出现脱落或开裂，主要原因可能是接缝表面未清洁干净，或填充材料未完全熔融融合。重新施工前，务必使用酒精擦拭接缝处，确保无油脂残留。对于结构性受力部件，填补后需等待材料完全固化，避免过早受力导致填充层失效。日常生产中，建议建立工艺参数记录表，详细记录每次热压的温度、压力、时间及成品合格率，通过数据对比快速定位异常环节，持续优化工艺流程。
