石膏注浆成型与自然风干的核心原理
石膏注浆成型依赖于二水硫酸钙（CaSO₄·2H₂O）在加热脱水后形成的半水石膏（CaSO₄·0.5H₂O）与水混合后重新结晶为二水石膏的过程。这一水化反应具有严密的化学特性，混合过程中产生的结晶网络结构直接决定了成型的强度与密度。水膏比例的控制是工艺中的关键变量，通常建议水与石膏粉的质量比维持在0.6至0.7之间。比例过高会导致成品孔隙率增加，强度显著下降；比例过低则浆料流动性不足，难以填充模具细节，极易在复杂纹理处形成空洞或气泡。
自然风干并非简单的水分蒸发，而是石膏内部游离水向外迁移与表面干燥动力学的平衡过程。在室温环境下，水分通过毛细作用从石膏内部向表面扩散，随后在空气中散失。这一过程需要避免阳光直射或强风直吹，否则表面干燥过快会形成硬壳，阻碍内部水分排出，导致成品开裂或变形。环境温度应保持在15℃至25℃之间，相对湿度控制在40%-60%，以确保结晶反应充分且干燥均匀。
注浆模具处理与注料技巧
模具的选择与预处理直接影响成品的表面质感与脱模成功率。硅胶模具因其优异的弹性和细节还原能力成为主流选择，使用前需确保模具内部清洁无灰尘、无油污。若模具表面存在微小瑕疵，可使用脱模剂进行薄涂处理，但需严格控制用量，过量脱模剂会导致石膏浆料与模具分离不良，造成成品边缘毛糙。对于多孔性模具或吸水性较强的材质，需预先进行密封处理，防止浆料中的水分被过快吸收而影响成型质量。
注浆操作需遵循“少量多次”的原则，尤其是对于具有复杂镂空或深腔结构的模具。将调好的石膏浆料缓慢注入模具最低点，利用重力作用使浆料自然填充各个角落，避免剧烈搅拌或快速倾倒导致气泡包裹。对于大型或细节丰富的作品，可采用真空注浆法排除气泡，或在注料后轻轻敲击模具侧壁，利用震动排出附着在模具内壁的气泡。注料完成后，需静置等待浆料初步凝固，此时石膏开始放热并逐渐变硬，直至模具温度回升至室温，方可进行脱模。
自然风干的周期管理与环境控制
脱模后的石膏半成品需立即进入自然风干阶段，这一过程的持续时间受环境温湿度、石膏厚度及通风条件的影响极大。在标准室内环境下，厚度不超过5厘米的石膏件通常需要24至48小时达到基本干燥，而厚度超过10厘米或结构复杂的构件可能需要3至7天甚至更久。干燥过程中，应定期翻转石膏件，确保各面均匀接触空气，避免单面受潮导致的不均匀收缩。
为了加速干燥并防止开裂，可采取分层干燥策略。初期保持环境通风良好，但避免强风直吹；中期可将石膏件移至湿度较低、温度稳定的区域，利用空气对流带走内部湿气；后期则需完全静置，让内部残余水分缓慢逸出。若环境湿度过大，可使用除湿机辅助干燥，但需确保设备不直接对着石膏件吹送冷风或热风，以免因温差应力导致结构损伤。干燥完全的石膏件手感微凉，敲击声音清脆，无明显潮气感。
石膏件封边处理的工艺细节
封边处理旨在提升石膏成品的边缘强度与美观度，消除注浆过程中可能产生的毛边或缺损。常用的封边材料包括细目砂纸（400-1000目）、石膏修补膏或水性清漆。对于轻微毛边，可使用高目数砂纸沿边缘轻轻打磨，注意力度均匀，避免破坏整体造型。打磨时应保持石膏件干燥，以免粉尘粘连影响手感。对于缺损较深的边缘，需先用石膏修补膏填补，干燥后用砂纸打磨至与主体平滑过渡。
若追求更精致的封边效果，可采用水性清漆或丙烯颜料进行封边加固。清漆能渗透至石膏微孔，形成保护层，增强边缘硬度并防止日常使用中的磨损。涂刷时需使用细毛笔，仅对边缘区域进行薄涂，避免漆料积聚形成流挂。对于需要彩绘或装饰的石膏件，封边可作为底色处理的基础，确保后续颜料附着牢固。封边过程中需保持工作区域清洁，防止灰尘颗粒嵌入未干的漆面中影响最终质感。
挂件吊饰的结构设计与安装
石膏挂件的制作需特别关注其承重结构与安装点的强度。由于石膏材质脆性较大，直接在表面钻孔易导致碎裂，因此需在注浆前或注浆过程中预埋金属挂环。推荐使用不锈钢或铜质小环，尺寸根据挂件大小选择，通常直径2-5毫米。预埋时，将挂环部分嵌入石膏浆料，确保其完全被石膏包裹，干燥后形成牢固的机械咬合。若无法预埋，可在干燥后用金刚石钻头低速钻孔，并注入环氧树脂胶加固挂环，以增强连接强度。

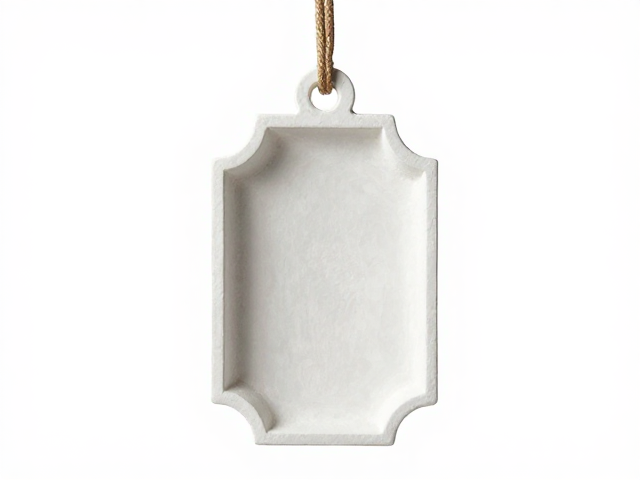

挂绳的选择与安装方式直接影响挂件的使用安全与美观。推荐使用高强度尼龙绳、皮革绳或金属链条，绳径需与挂环尺寸匹配，避免过紧导致挂环变形或过松导致脱落。安装时，可将绳结固定在挂环内侧，或使用小型金属扣件连接，确保连接点隐蔽且牢固。对于大型或重型石膏挂件，建议采用双点悬挂设计，分散受力，降低单点承重风险。安装完成后，需进行拉力测试，确认挂绳与挂环连接处无松动、无变形，方可进行悬挂展示。
