分层自流平滴胶浇注工艺的核心逻辑与操作规范

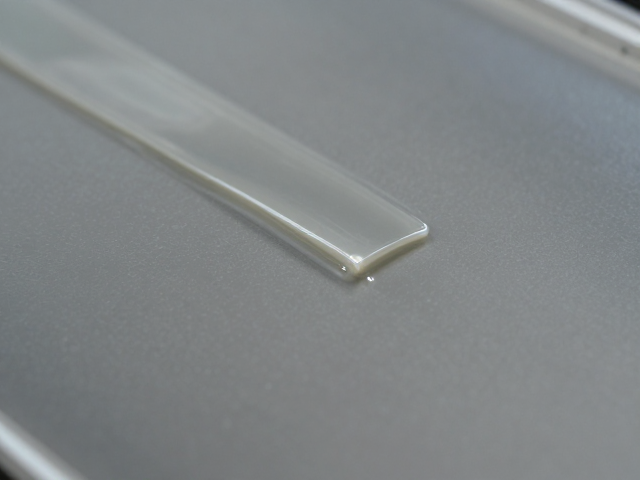

分层浇注技术主要应用于需要控制厚度、嵌入复杂物件或追求极致通透感的滴胶作品中，其核心在于利用环氧树脂或聚氨酯材料在未完全固化前具有流动性的物理特性。不同于一次性浇注，分层工艺通过多次薄层覆盖，有效降低了材料内部因聚合反应放热而产生的热量积聚，从而显著减少气泡生成和材料开裂的风险。每一层的厚度通常控制在1-3毫米之间，以确保材料能够依靠重力自然流平，形成平整光滑的表面。
实际操作中，第一层底胶的铺设至关重要，它决定了作品的基础平整度和后续层级的附着力。在倾倒材料前，工作台面必须经过严密的水平校准，任何微小的倾斜都会导致液体分布不均，形成难以修复的波浪纹。倒入材料后，需使用刮板或齿形梳轻轻引导边缘，消除死角，随后通过倾斜工作台或轻轻敲击容器底部，利用震动帮助气泡排出。每一层必须达到指触干的状态，即表面不再粘手但内部仍有一定粘性时，才能进行下一层的浇注，这种半固化状态能确保层间结合紧密，避免分层剥离。
UV胶固化机制与气泡处理的专项策略

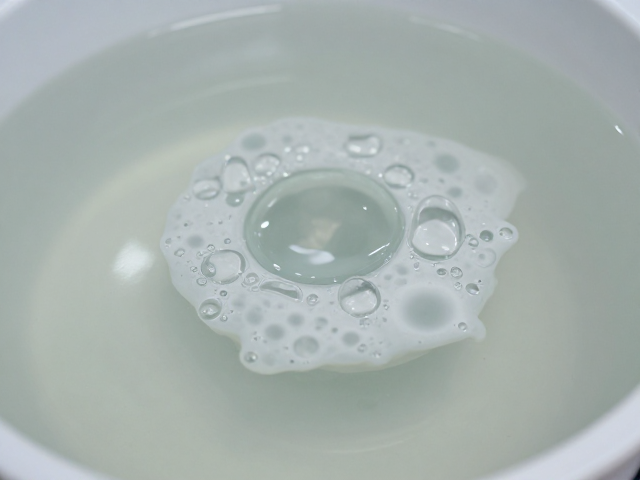

UV胶与传统的环氧树脂或聚氨酯滴胶在固化机理上存在本质差异，它依赖紫外线光引发聚合反应，因此固化效率与光源强度、照射时间及材料厚度直接相关。在处理气泡问题时，UV胶因其粘度通常较低，气泡容易上浮，但同时也容易因光照不均产生固化不完全的“阴影效应”。为了获得无气泡的高透效果，建议在调配后静置一段时间，让气泡自然逸出，或使用真空脱泡机进行物理处理。对于无法脱泡的大型工件，可采用分层薄涂的方式，每涂覆一层后立即进行UV固化，利用快速固化锁定形状，减少气泡被困在胶层内部的机会。
在固化过程中，气泡的消除还需注意光源的角度和强度分布。使用多点位UV灯阵列可以避免单点照射造成的局部过热或固化不均，从而减少因应力不均导致的气泡残留。对于含有填充物或颜色较深的滴胶作品，紫外线穿透能力受限，气泡更容易隐藏在深层。此时，需延长照射时间或提高光源功率，但需严格控制温度，防止材料因过热变形。固化完成后，若发现表面仍有微小气泡，可使用热风枪在低温档轻轻扫过表面，利用热量降低胶体粘度，使气泡破裂逸出，再补涂极薄的一层清胶进行封层处理。
环境控制与后期表面处理的关键细节
环境温湿度是影响滴胶固化质量的外部变量，过高温度会加速反应导致气泡增多，过低温度则延长固化时间并可能导致表面发粘。理想的施工环境温度应保持在20-25摄氏度，相对湿度低于60%。在潮湿环境中，空气中的水分可能与固化剂发生副反应，导致作品表面出现白色雾状斑点或气泡。因此，施工前需确保工作区域干燥清洁，避免在雨天或梅雨季节进行大面积浇注。若环境条件受限，可使用除湿机调节局部微环境，或在材料中添加少量消泡剂，但需严格遵循材料说明书的比例，以免影响最终硬度和透明度。
后期表面处理是提升作品质感的一步，对于分层浇注或UV固化完成的滴胶作品，表面可能存在细微的划痕或灰尘颗粒。可使用高目数砂纸（如1000-2000目）蘸水轻轻打磨，去除表面瑕疵，随后用无尘布擦拭干净。若追求镜面效果，可再次浇注极薄的封层胶，利用其流动性覆盖细微不平。对于UV胶作品，由于表面可能残留未完全反应的单体，建议使用专用清洁剂擦拭，以增强表面硬度和耐黄变性能。整个处理过程需保持动作轻柔，避免破坏已形成的平整表面，确保最终成品达到预期的光学效果和物理性能。
