高温环境对PVC基材与注塑工艺的热力学影响
聚聚氯乙烯（PVC）材料在高温注塑过程中面临着独特的热降解风险，其分解温度通常集中在140°C至160°C之间，而常规注塑加工温度往往需要达到170°C至200°C。这种温度区间的重叠使得材料在熔融状态下极易发生脱氯化氢反应，导致制品表面出现黄变、黑点或气泡，进而破坏珍珠漆的底色均匀性。因此，控制料筒温度分布并非单纯追求流动性，而是需要在确保熔体充分塑化的同时，最大限度保留树脂基体的化学稳定性。
为了应对这一热力学挑战，成型工艺需引入严密的温度梯度管理。注射前段的温度设定应略低于后段，以防止物料在进料口处因过热而结焦；喷嘴温度则需精准控制在略低于料筒最高温度的范围，避免流涎现象干扰后续涂装的附着力。实际生产中，通过监测熔体在螺杆内的剪切热，结合模具冷却系统的效率，能够动态调整注塑周期，确保每一模次的PVC基材具有一致的热历史，为后续表面处理提供稳定的物理基础。
合模线形成的机理与精密模具的几何补偿

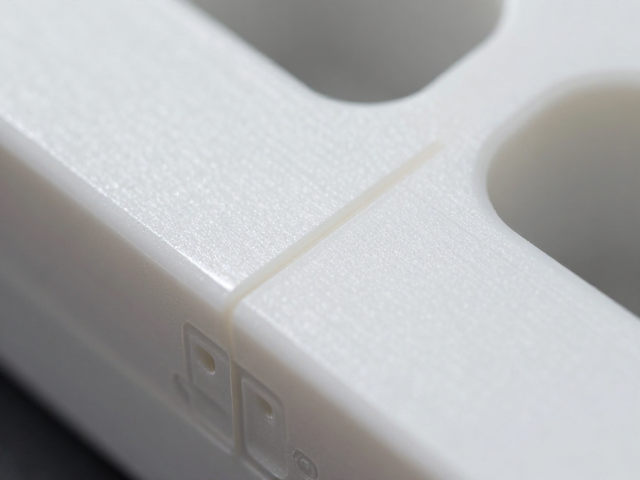

合模线（Parting Line）的产生源于模具动模与定模在闭合过程中的微观间隙，以及注塑过程中熔体在分型面处的溢料堆积。在PVC注塑中，由于材料粘度对剪切速率敏感，过快的注射速度会导致熔体在合模面处形成明显的飞边，冷却后形成粗糙的凸起，这不仅影响外观，更会在珍珠漆喷涂时造成颗粒感，破坏漆膜的连续性。因此，合模线的控制核心在于模具型腔的精密配合与注塑压力的动态平衡。
优化合模线位置需从模具设计阶段介入，采用阶梯式分型面设计或隐藏式浇口布局，将合模线转移至非视觉区域或次要表面。在工艺参数上，降低注射速度至临界值以下，并设置严密的保压压力曲线，可以减少熔体向分型面的渗透。此外，模具排气槽的设计至关重要，合理的排气深度（通常控制在0.02mm至0.05mm之间）能有效排出型腔内的空气，防止因困气导致的局部高温或填充不足，从而在微观层面平滑合模过渡区，降低后续打磨抛光的工作强度。
珍珠漆的光学特性与PVC表面的预处理适配
珍珠漆的效果依赖于其中云母片或氧化铝片等干涉颜料在漆膜中的定向排列与光线折射。PVC基材表面若存在脱模剂残留、油污或微观粗糙度不均，会导致珍珠颜料分布不均，产生“云斑”或光泽度下降。因此，在喷涂前，PVC注塑件必须经过彻底的表面清洁与活化处理。对于高光或半高光要求的PVC件，通常采用等离子清洗或火焰处理技术，增加表面能，提高底漆与基材的附着力，确保珍珠层能够均匀附着在稳定的基底上。
预处理过程中，底漆的选择与涂布工艺直接影响最终的光学效果。推荐使用与PVC相容性良好的专用底漆，并通过静电喷涂或低压无气喷涂技术控制膜厚。底漆层不仅起到封闭基材、提供平整度的作用，还能作为中间过渡层，减少PVC基材与面漆之间的应力差异。在实际操作中，需严格控制底漆的固化时间与温度，确保底漆表面达到最佳的指触干燥状态，以便珍珠漆能够在其表面形成连续且无缺陷的涂层结构，避免出现缩孔或橘皮现象。
喷涂工艺参数对珍珠漆效果的决定性作用
珍珠漆的效果高度依赖于喷涂时的雾化效果、膜厚控制以及流平过程。喷枪的气压、涂料粘度及喷涂距离共同决定了珍珠颜料的取向。过高的喷涂压力会导致颜料破碎或过度反弹，破坏其平行排列，使光泽显得浑浊；而过低的压力则会导致涂料堆积，形成流挂。因此，需根据珍珠漆的特定粘度（通常控制在20-40秒，涂4#杯）调整喷枪参数，确保涂料以均匀的扇面覆盖在PVC件表面，并保持适当的重叠率，以获得一致的遮盖力和光泽度。
流平与固化阶段的温度与时间控制是消除涂层缺陷的关键。喷涂完成后，涂层需经历自然流平或强制对流干燥过程，使珍珠颜料在溶剂挥发过程中逐渐定向排列。对于PVC件，由于耐热性有限，固化温度通常需控制在60°C至80°C之间，并配合适当的风速以加速溶剂挥发，防止因溶剂滞留导致的针孔或气泡。精确的烘烤曲线能够确保漆膜内部应力均匀释放，提升漆膜的硬度与耐刮擦性，同时保持珍珠漆特有的深邃立体感。
质量检测体系与缺陷溯源分析
建立基于视觉检测与仪器测量的综合质量体系是确保珍珠漆效果一致性的必要手段。外观检查需在标准光源箱（如D65光源）下进行，重点评估光泽度、色差（ΔE值）以及是否存在缩孔、颗粒、流挂等缺陷。对于合模线区域的检查，需使用放大镜观察其平滑度，确保无明显凸起或凹陷。仪器测量方面，采用光泽度计测定20°、60°及85°下的反射值，结合色差仪数据，量化评估批次间的稳定性，为工艺调整提供客观数据支持。
当出现珍珠漆效果异常时，需通过严密的溯源分析定位根本原因。若发现光泽度不均，应优先检查喷涂参数（气压、粘度）及流平条件；若出现颗粒感，需排查模具合模线处的飞边、环境洁净度及涂料过滤系统；若发生附着力不良，则需回溯PVC注塑阶段的脱模剂使用情况及表面预处理效果。通过建立包含注塑参数、模具状态、涂装工艺及环境因素的全链路数据记录，能够快速复现问题场景，验证改进措施的有效性，确保持续生产出符合高标准要求的PVC注塑成型件。
